کنترلر هایدن هاین چیست؟ ماهیت و فلسفه طراحی
کنترلر هایدن هاین یک سیستم کنترل عددی کامل و یکپارچه است که وظیفه مدیریت تمامی حرکات محورها، کنترل سرعت اسپیندل، تفسیر برنامه‌های ماشین‌کاری و نظارت بر فرآیند تولید را بر عهده دارد. برخلاف بسیاری از سیستم‌های کنترلی که صرفاً به اجرای کدهای G استاندارد بسنده می‌کنند، کنترلرهای هایدن هاین از زبان برنامه‌نویسی منحصربه‌فرد خود به نام Klartext (به معنای «متن واضح») پشتیبانی می‌کنند.
همچنین بخوانید: افزایش طول عمر دستگاه تراش CNC
این زبان گفتگویی، برنامه‌نویسی را برای اپراتور بسیار ساده‌تر می‌کند، زیرا به‌جای استفاده از کدهای پیچیده و رمزآلود، دستورات را به‌صورت متنی و قابل فهم نمایش می‌دهد. یکی دیگر از مزایای کلیدی این کنترلرها، توانایی آن‌ها در ساده‌سازی برنامه‌های ماشین‌کاری بسیار طولانی است؛ به‌طوری‌که برنامه‌ای که در حالت عادی چند صد خط کد را اشغال می‌کند، با استفاده از کنترلرهای هایدن هاین می‌تواند به تعداد خطوط بسیار کمتری کاهش یابد. شما می‌توانید فرز CNC با کنترلر هایدن هاین را از ما در آرمان cnc خریداری کنید.
معرفی انواع کنترلر هایدن هاین
خانواده کنترلرهای هایدن هاین بسیار گسترده است و هر مدل برای طیف خاصی از ماشین‌ابزارها و سطوح پیچیدگی ماشین‌کاری طراحی شده است. در ادامه، به معرفی انواع کنترلر هایدن هاین در قالب مدل‌های اصلی و شاخص این برند می‌پردازیم.

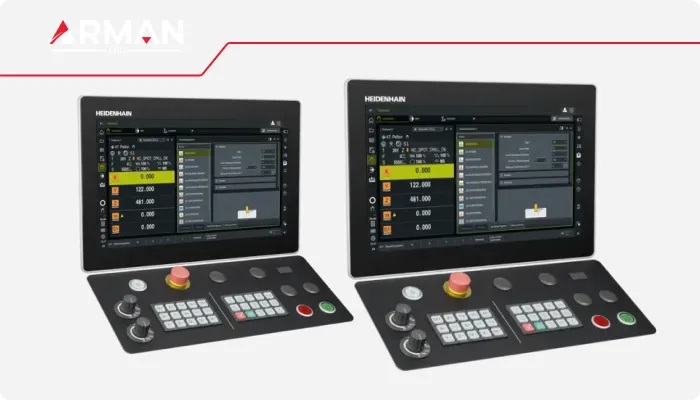

کنترلر TNC7؛ نسل جدید کنترل هوشمند
کنترلر TNC7؛ نسل جدید کنترل هوشمند
TNC7 جدیدترین و پیشرفته‌ترین کنترلر هایدن هاین است که نمایانگر جهشی بزرگ در طراحی رابط کاربری و قابلیت‌های ماشین‌کاری محسوب می‌شود. این کنترلر برای ماشین‌های فرز، مراکز ماشین‌کاری و ماشین‌های فرز-تراش طراحی شده و از حداکثر ۲۴ حلقه کنترلی (شامل حداکثر ۴ اسپیندل) پشتیبانی می‌کند. زمان پردازش بلوک در این کنترلر کمتر از ۰.۵ میلی‌ثانیه است که آن را به یکی از سریع‌ترین کنترلرهای موجود در بازار تبدیل می‌کند. صفحه‌نمایش چندلمسی ۱۹ یا ۲۴ اینچی و رابط کاربری وظیفه‌محور این کنترلر، تجربه‌ای کاملاً بصری و ارگونومیک را برای اپراتور فراهم می‌آورد. اگر به دنبال خرید انواع تراش CNC با کنترلر هایدن هاین هستید با ما تماس بگیرید.
ویژگی‌ها و مزایا:
- پشتیبانی از حداکثر ۲۴ حلقه کنترلی شامل ۴ اسپیندل، با قابلیت ایمنی عملکردی (FS)
- زمان پردازش بلوک کمتر از ۰.۵ میلی‌ثانیه برای ماشین‌کاری پرسرعت
- صفحه‌نمایش چندلمسی ۱۹ یا ۲۴ اینچی با رابط کاربری وظیفه‌محور
- پشتیبانی از چرخه‌های پیشرفته شامل سنگ‌زنی استوانه‌ای، کله‌زنی و ماشین‌کاری سطوح استوانه‌ای
- نظارت دینامیک برخورد (DCM) برای جلوگیری از آسیب به ماشین و ابزار
- برنامه‌نویسی با Klartext و کد ISO، همراه با شبیه‌سازی گرافیکی پیشرفته
- حافظه برنامه NC تا ۱۸۹ گیگابایت (با SSDR 240 GB)
کاربردها: مراکز ماشین‌کاری چندمحوره، ماشین‌های فرز-تراش، تولید قطعات پیچیده در صنایع هوافضا و قالب‌سازی، ماشین‌کاری ۵ محور همزمان.
کنترلر TNC 640؛ پرچمدار تولید انبوه و دقت بالا
TNC 640 یکی از شناخته‌شده‌ترین مدل‌های هایدن هاین است که به‌عنوان یک کنترلر خط‌پیرو برای ماشین‌های فرز، فرز-تراش و مراکز ماشین‌کاری طراحی شده است. این کنترلر از ۲۴ حلقه کنترلی (که ۲۲ حلقه آن دارای قابلیت ایمنی عملکردی است) و حداکثر ۴ اسپیندل پشتیبانی می‌کند. زمان پردازش بلوک در TNC 640 تنها ۰.۵ میلی‌ثانیه است و بسته چرخه‌های گسترده این کنترلر شامل فرزکاری، سوراخ‌کاری، بورینگ، سنگ‌زنی و تراشکاری می‌شود. قابلیت OCM (Optimized Contour Milling) در این کنترلر، با استفاده از چرخه‌های فرزکاری تروکوئیدی، بهره‌وری فرآیندهای خشن‌کاری را به‌طور چشمگیری افزایش می‌دهد و سایش ابزار را کاهش می‌دهد. ما در آرمان cnc انواع دستگاه‌های فرز و تراش را با کنترلر هایدن هاین به شما ارائه داده و مشاوره رایگان در زمان خرید عرضه می‌کنیم.
ویژگی‌ها و مزایا:
- ۲۴ حلقه کنترلی (۲۲ حلقه با قابلیت ایمنی عملکردی) شامل حداکثر ۴ اسپیندل
- زمان پردازش بلوک ۰.۵ میلی‌ثانیه برای عملکرد بالا در تولید انبوه
- قابلیت OCM برای فرزکاری تروکوئیدی بهینه با محاسبه خودکار استراتژی ماشین‌کاری
- نظارت دینامیک برخورد (DCM) با توقف حرکات قبل از برخورد احتمالی
- بسته چرخه‌های ویژه شامل تراشکاری درونیابی و دنده‌زنی غلتکی
- قابلیت Extended Workspace برای نمایش برنامه‌های PC و اپلیکیشن‌های خارجی روی صفحه کنترل
- بسته Dynamic Precision برای بهبود دقت خط‌پیرو حتی در سرعت‌های بالا
کاربردها: تولید انبوه قطعات دقیق، ماشین‌کاری ۵ محور همزمان، HSC (برش پرسرعت)، مراکز ماشین‌کاری کاملاً خودکار، ماشین‌کاری ترکیبی فرز-تراش-سنگ.
کنترلر TNC 620؛ گزینه‌ای کارآمد برای فرزکاری دقیق
TNC 620 به‌عنوان یک کنترلر خط‌پیرو فشرده، برای ماشین‌های فرز، دریل و بورینگ طراحی شده است و یکی از پرکاربردترین مدل‌های هایدن هاین در صنایع مختلف به شمار می‌رود. این کنترلر از ۸ حلقه کنترلی (که حداکثر ۲ حلقه آن قابل تنظیم به‌عنوان اسپیندل است) پشتیبانی می‌کند و زمان پردازش بلوک آن ۱.۵ میلی‌ثانیه است. TNC 620 با صفحه‌نمایش چندلمسی و رابط کاربری ساده، امکان شبیه‌سازی گرافیکی واقع‌گرایانه مسیر ابزار را فراهم می‌کند و قابلیت دقت دینامیک آن، کیفیت سطح و دقت ابعادی بالایی را حتی در سرعت‌های بالای ماشین‌کاری تضمین می‌نماید.
ویژگی‌ها و مزایا:
- ۸ حلقه کنترلی (حداکثر ۲ اسپیندل) برای پیکربندی انعطاف‌پذیر
- زمان پردازش بلوک ۱.۵ میلی‌ثانیه برای ماشین‌کاری دقیق و کارآمد
- کاملاً دیجیتال با رابط HSCI و EnDat برای اتصال به سیستم‌های محرکه هایدن هاین
- صفحه‌نمایش ۱۹ اینچی عمودی یا ۱۵ اینچی افقی با قابلیت چندلمسی
- برنامه‌نویسی با Klartext و G-Code، همراه با چرخه‌های استاندارد فرزکاری، سوراخ‌کاری و بورینگ
- چرخه‌های سیستم لمس برای اندازه‌گیری قطعه‌کار و ابزار
- پشتیبانی از ماشین‌کاری ۳+۲ و ۵ محور
کاربردها: فرزکاری ۳ تا ۵ محور، ماشین‌کاری قطعات با اشکال پیچیده، تولید قطعات در صنایع عمومی و خودروسازی، کارگاه‌های تولیدی با حجم متوسط.

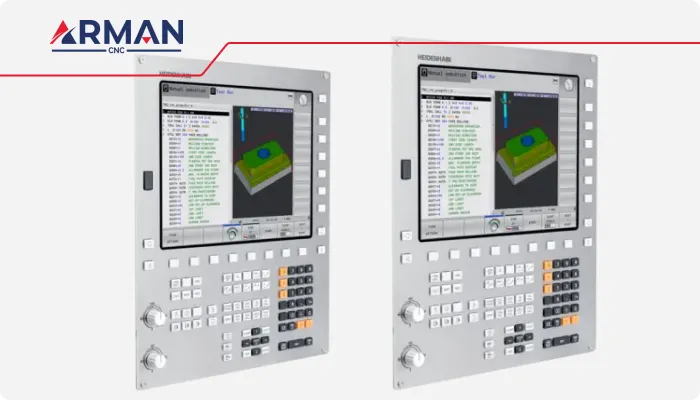

کنترلر TNC 320؛ راهکاری هوشمند برای نوسازی ماشین‌های موجود
TNC 320 یک کنترلر میان‌رده با دقت بالا است که برای ماشین‌های فرز و دریل طراحی شده است. این کنترلر از ۶ حلقه کنترلی (که حداکثر ۲ حلقه آن قابل تنظیم به‌عنوان اسپیندل است) پشتیبانی می‌کند و زمان پردازش بلوک آن ۳ میلی‌ثانیه است. یکی از ویژگی‌های برجسته TNC 320، خروجی‌های آنالوگ آن (± ۱۰ ولت) است که امکان اتصال به سیستم‌های محرکه قدیمی را فراهم می‌کند و آن را به گزینه‌ای ایده‌آل برای پروژه‌های نوسازی ماشین‌های CNC موجود تبدیل می‌کند. این کنترلر از ماشین‌کاری ۳+۲ محوره مورب پشتیبانی می‌کند و برنامه‌نویسی در آن با زبان Klartext انجام می‌شود.
ویژگی‌ها و مزایا:
- ۶ حلقه کنترلی (حداکثر ۲ اسپیندل) با طراحی فشرده یکپارچه
- رابط خروجی آنالوگ (± ۱۰ ولت) برای اتصال به سیستم‌های محرکه قدیمی و نوسازی ماشین‌ها
- زمان پردازش بلوک ۳ میلی‌ثانیه برای ماشین‌کاری دقیق
- صفحه‌نمایش ۱۵ اینچی TFT رنگی یکپارچه با کامپیوتر اصلی
- چرخه‌های استاندارد فرزکاری، سوراخ‌کاری و بورینگ همراه با چرخه‌های سیستم لمس
- ابعاد فشرده (۴۰۰ × ۴۷۰ × ۱۰۵ میلی‌متر) مناسب برای ماشین‌های با فضای محدود
- برنامه‌نویسی با Klartext و پشتیبانی از FK
کاربردها: نوسازی ماشین‌های CNC قدیمی، فرزکاری ۳ محور و ۳+۲ محور، کارگاه‌های کوچک و متوسط، ماشین‌های دریل و بورینگ.
کنترلر TNC 128؛ سادگی و کارایی برای کارگاه‌های کوچک
TNC 128 یک کنترلر خط‌برش مستقیم (Straight-Cut Control) فشرده و مقرون‌به‌صرفه است که برای کارگاه‌های کوچک، پروژه‌های سبک و ماشین‌هایی با موتور مرکزی طراحی شده است. این کنترلر از ۶ حلقه کنترلی (شامل حداکثر ۲ اسپیندل) پشتیبانی می‌کند و مجهز به صفحه‌نمایش رنگی ۱۲.۱ اینچی TFT است. TNC 128 با وجود سادگی، از بسته چرخه‌های گسترده‌ای برای عملیات فرزکاری، سوراخ‌کاری و بورینگ بهره می‌برد و برنامه‌نویسی در آن با راهنمای محاوره‌ای و گرافیکی دقیق انجام می‌شود. این کنترلر گزینه‌ای عالی برای کارگاه‌هایی است که به دنبال ارتقاء دستگاه‌های دستی خود به سیستم CNC با حداقل هزینه و پیچیدگی هستند.
ویژگی‌ها و مزایا:
- ۶ حلقه کنترلی شامل حداکثر ۲ اسپیندل با فناوری کنترل آنالوگ
- صفحه‌نمایش ۱۲.۱ اینچی TFT رنگی برای نمایش واضح وضعیت ماشین‌کاری
- بسته چرخه‌های گسترده برای فرزکاری، سوراخ‌کاری و بورینگ
- برنامه‌نویسی با Klartext و G-Code همراه با راهنمای محاوره‌ای و گرافیک کمک‌آموزشی
- شبیه‌سازی گرافیکی دقیق برای بررسی برنامه قبل از اجرا
- رابط اترنت گیگابیت برای اتصال به شبکه و کامپیوتر
- حافظه CompactFlash برای ذخیره برنامه‌های NC
کاربردها: کارگاه‌های کوچک، ماشین‌های فرز و دریل دستی، پروژه‌های آموزشی، نوسازی ماشین‌های سنتی به CNC.

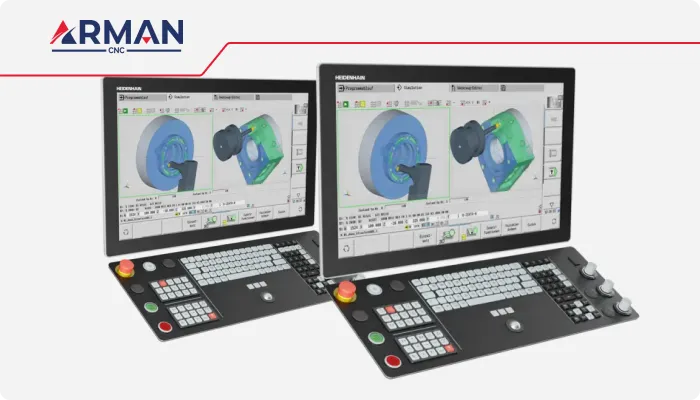

کنترلر CNC PILOT 640؛ تخصص در تراشکاری و فرزکاری پیچیده
CNC PILOT 640 به‌طور اختصاصی برای ماشین‌های تراش و مراکز تراش-فرز طراحی شده است و در میان کنترلرهای تراشکاری هایدن هاین، پیشرفته‌ترین مدل محسوب می‌شود. این کنترلر از حداکثر ۲۴ حلقه کنترلی (شامل حداکثر ۶ اسپیندل) پشتیبانی می‌کند و قابلیت ماشین‌کاری چندکاناله (تا ۳ کانال) را برای پردازش همزمان با چند ابزار فراهم می‌آورد. CNC PILOT 640 از ماشین‌های تراش با اسپیندل اصلی و فرعی، محور C، اسپیندل موقعیت‌پذیر، اسپیندل محرک و همچنین ماشین‌های مجهز به محورهای Y و B پشتیبانی می‌کند. برنامه‌نویسی در این کنترلر هم با smart.Turn و هم با G-Code امکان‌پذیر است و قابلیت برنامه‌نویسی خودکار TURN PLUS، تبدیل سریع نقشه قطعه به برنامه ماشین‌کاری را ممکن می‌سازد.
ویژگی‌ها و مزایا:
- ۲۴ حلقه کنترلی (۲۲ حلقه با قابلیت ایمنی عملکردی) شامل حداکثر ۶ اسپیندل
- پشتیبانی از تا ۳ کانال برای ماشین‌کاری چندکالسکه‌ای ناهمزمان
- ماشین‌کاری ۵ محور همزمان (X، Z، Y، B و C)
- برنامه‌نویسی با smart.Turn، DIN یا چرخه‌ها، همراه با TURN PLUS برای تولید خودکار برنامه
- ICP (برنامه‌نویسی آزاد کانتور) برای کانتورهای تراشکاری و فرزکاری
- صفحه‌نمایش چندلمسی ۲۴، ۱۹ یا ۱۵.۶ اینچی
- کاملاً دیجیتال با رابط HSCI و EnDat برای اتصال به سیستم‌های محرکه هایدن هاین
کاربردها: تراشکاری قطعات پیچیده، تراش-فرزکاری ترکیبی، ماشین‌های تراش افقی و عمودی، تولید قطعات در صنایع خودروسازی و هوافضا، ماشین‌کاری با چند ابزار همزمان.
کنترلر MANUALplus 620؛ پلی میان ماشین‌کاری دستی و CNC
MANUALplus 620 یک کنترلر منحصربه‌فرد است که برای ماشین‌های تراش دستی و ماشین‌های تراش چرخه‌ای طراحی شده است. این کنترلر از ۱۰ حلقه کنترلی (شامل حداکثر ۶ اسپیندل) پشتیبانی می‌کند و به‌واسطه رابط کاربری ساده و بصری خود، به اپراتورهای ماشین‌های دستی اجازه می‌دهد تا بدون نیاز به دانش عمیق برنامه‌نویسی CNC، از قابلیت‌های پیشرفته ماشین‌کاری بهره‌مند شوند. MANUALplus 620 گزینه‌ای ایده‌آل برای کارگاه‌هایی است که به دنبال ارتقاء تدریجی و کم‌ریسک به سمت اتوماسیون هستند.
ویژگی‌ها و مزایا:
- ۱۰ حلقه کنترلی شامل حداکثر ۶ اسپیندل برای انعطاف‌پذیری بالا
- برنامه‌نویسی با روش Teach-in، کدهای G و smart.Turn (اختیاری)
- شبیه‌سازی گرافیکی 3D با وضوح بالا و واقع‌گرایانه
- صفحه‌نمایش ۱۵.۶ اینچی چندلمسی با رزولوشن ۱۳۶۶ × ۷۶۸ پیکسل
- پشتیبانی از تا ۳ محور اصلی (X، Z و Y)، محور B، اسپیندل و ضدفارغ
- TURN PLUS برای تولید خودکار برنامه smart.Turn
- زمان پردازش بلوک ۳ میلی‌ثانیه
کاربردها: ماشین‌های تراش دستی و چرخه‌ای، کارگاه‌های کوچک، آموزش CNC، ارتقاء تدریجی ماشین‌های سنتی، تولید قطعات در تیراژ کم.
جدول خلاصه ویژگی‌های کنترلرهای هایدن هاین
| ویژگی | TNC7 | TNC 640 | TNC 620 | TNC 320 | TNC 128 | CNC PILOT 640 | MANUALplus 620 |
| تعداد حلقه کنترلی | تا ۲۴ | تا ۲۴ (۲۲ FS) | تا ۸ | تا ۶ | تا ۶ | تا ۲۴ (۲۲ FS) | تا ۱۰ |
| حداکثر اسپیندل | ۴ | ۴ | ۲ | ۲ | ۲ | ۶ | ۶ |
| زمان پردازش بلوک | < ۰.۵ ms | ۰.۵ ms | ۱.۵ ms | ۳ ms | – | ۱.۵ ms | ۳ ms |
| نوع کنترل | خط‌پیرو | خط‌پیرو | خط‌پیرو | خط‌پیرو | خط‌برش مستقیم | خط‌پیرو | خط‌پیرو |
| نوع ماشین | فرز/فرز-تراش | فرز/فرز-تراش | فرز/دریل/بورینگ | فرز/دریل | فرز/دریل/بورینگ | تراش/تراش-فرز | تراش دستی و چرخه‌ای |
| برنامه‌نویسی | Klartext/ISO | Klartext/ISO | Klartext/ISO | Klartext | Klartext/ISO | smart.Turn/DIN | Teach-in/G-Code/smart.Turn |
| صفحه‌نمایش | ۱۹ یا ۲۴ اینچ چندلمسی | چندلمسی | ۱۹ یا ۱۵ اینچ چندلمسی | ۱۵ اینچ | ۱۲.۱ اینچ | ۱۵.۶ تا ۲۴ اینچ چندلمسی | ۱۵.۶ اینچ چندلمسی |
| رابط محرکه | دیجیتال HSCI | دیجیتال HSCI | دیجیتال HSCI/EnDat | آنالوگ ± ۱۰V | آنالوگ | دیجیتال HSCI/EnDat | دیجیتال HSCI/EnDat |
| کاربرد اصلی | پیشرفته‌ترین ماشین‌کاری | تولید انبوه دقیق | فرزکاری دقیق | نوسازی ماشین‌ها | کارگاه‌های کوچک | تراشکاری پیچیده | ارتقاء ماشین‌های دستی |
جمع‌بندی
کنترلر هایدن هاین یک اکوسیستم کامل از سخت‌افزار و نرم‌افزار است که با تکیه بر بیش از نیم قرن تجربه در زمینه اندازه‌گیری دقیق و کنترل حرکت، به ماشین‌ابزارها قدرت، دقت و هوشمندی می‌بخشد. از مدل‌های اقتصادی و ساده‌ای مانند TNC 128 برای کارگاه‌های کوچک تا کنترلرهای پیشرفته‌ای مانند TNC7 و TNC 640 برای پیچیده‌ترین مراکز ماشین‌کاری چندمحوره، هایدن هاین طیف کاملی از نیازهای صنعت را پوشش می‌دهد. انتخاب یک کنترلر هایدن هاین نه‌تنها به معنای دستیابی به یک ابزار دقیق و پایدار است، بلکه سرمایه‌گذاری بر روی یک پلتفرم فناوری است که با گذشت زمان نیز پشتیبانی و ارتقا می‌یابد.
آیا کنترلرهای هایدن هاین با کدهای G استاندارد سازگار هستند؟
بله، اکثر کنترلرهای هایدن هاین علاوه بر زبان اختصاصی Klartext، از کدهای استاندارد ISO (G-Code) نیز پشتیبانی می‌کنند. این امکان به اپراتورها اجازه می‌دهد تا برنامه‌های موجود خود را بدون نیاز به بازنویسی کامل، روی این کنترلرها اجرا کنند.
تفاوت اصلی بین کنترلر خط‌پیرو و خط‌برش مستقیم در چیست؟
کنترلر خط‌پیرو (Contouring Control) قادر به درونیابی همزمان چند محور و اجرای مسیرهای پیچیده و منحنی است، در حالی که کنترلر خط‌برش مستقیم (Straight-Cut Control) فقط حرکات موازی با محورها را اجرا می‌کند و برای عملیات ساده‌تر مانند سوراخ‌کاری و فرزکاری مستقیم طراحی شده است.
برای انتخاب بین مدل‌های مختلف کنترلر هایدن هاین چه معیارهایی مهم است؟
معیارهای اصلی شامل تعداد محورهای مورد نیاز، نوع ماشین‌ابزار، سطح پیچیدگی قطعات، نیاز به ماشین‌کاری همزمان چند محور و بودجه موجود است. برای ماشین‌کاری ۵ محور پیچیده، مدل‌هایی مانند TNC 640 یا TNC7 مناسب‌ترند، در حالی که برای کارگاه‌های کوچک، TNC 320 یا TNC 128 گزینه‌های اقتصادی‌تری محسوب می‌شوند.
