فرز منوال

دستگاه فرز یکی از ابزارهای بسیار حیاتی و چندمنظوره در صنایع مختلف است که برای انجام فرآیندهای متنوعی از جمله برش‌، حفره‌کاری‌، حکاکی و تراشکاری بر روی مواد مختلف مانند فلزات‌، چوب‌، پلاستیک و کامپوزیت‌ها به کار می‌رود. این ابزار اساسی‌، نقش بسیار مهمی در صنایع مختلفی هم‌چون خودروسازی، هوافضا، الکترونیک، ساخت و ساز و صنایع فلزی دارد‌. فرز منوال قابلیت انعطاف بالا و توانایی انجام کارهای پیچیده و دقیق‌ را دارد‌ اما دقت آن با توجه به منوال بودن آن از دستگاه فرز CNC کمتر است. دستگاه فرز نه تنها در بخش‌های صنعتی‌، بلکه در محیط‌های کاربردی مختلف مورد استفاده قرار می‌گیرد‌‌.

در ادامه با آرمان CNC همراه باشید تا به بررسی کاربرد دستگاه فرز‌ در صنایع مختلف‌، انواع و اجزای دستگاه فرز منوال بپردازیم‌.

دستگاه فرز چیست؟

دستگاه فرز، یک وسیله بسیار مهم و چندمنظوره در صنایع تولیدی است که برای انجام عملیات ماشین‌کاری بر روی مواد مختلف به کار می‌رود. این دستگاه از یک ابزار برشی یا حفاری به نام “فرز” استفاده می‌کند که به یک میله متصل می‌شود و با چرخشی سریع، عملیات برش و حفر را انجام می‌دهد. دستگاه فرز با تنوع در ابعاد و شکل‌ها، قادر به ایجاد سوراخ‌ها و شکل‌دهی‌های مختلف بر روی مواد مانند فلزات، چوب، پلاستیک و سنگ است.

با استفاده از این دستگاه، می‌توان به سادگی سطوح را صاف، شکل‌های مختلف را به قطعات داد و حتی الگوهای پیچیده را بر روی آن‌ها ایجاد کرد.دستگاه فرز با دقت و کارایی بالا، انجام عملیات ماشین‌کاری را بهبود می‌بخشد و به وسیله‌ی آن می‌توان قطعات با دقت و کیفیت بالا تولید کرد.

این ابزار به عنوان یکی از عناصر اساسی توسعه و پیشرفت صنایع مختلف تلقی می‌شود و نقش بسیار مهمی در فرآیند تولید و توسعه فناوری‌های مدرن دارد.

دستگاه فرز منوال به عنوان یکی از ابزارهای اساسی در خط تولید‌ به صورت گسترده در صنایع مختلفی مورد استفاده قرار می‌گیرد‌. این دستگاه با توانایی انجام عملیات متنوع‌، به کارگران این امکان را می‌دهد که قطعاتی با کیفیت بالا و با دقت مطلوب تولید کنند‌. از طرفی‌، به دلیل سادگی و انعطاف پذیری در تنظیمات‌، امکان اجرای پروژه‌های مختلف را به کاربران ارائه می‌دهند‌.

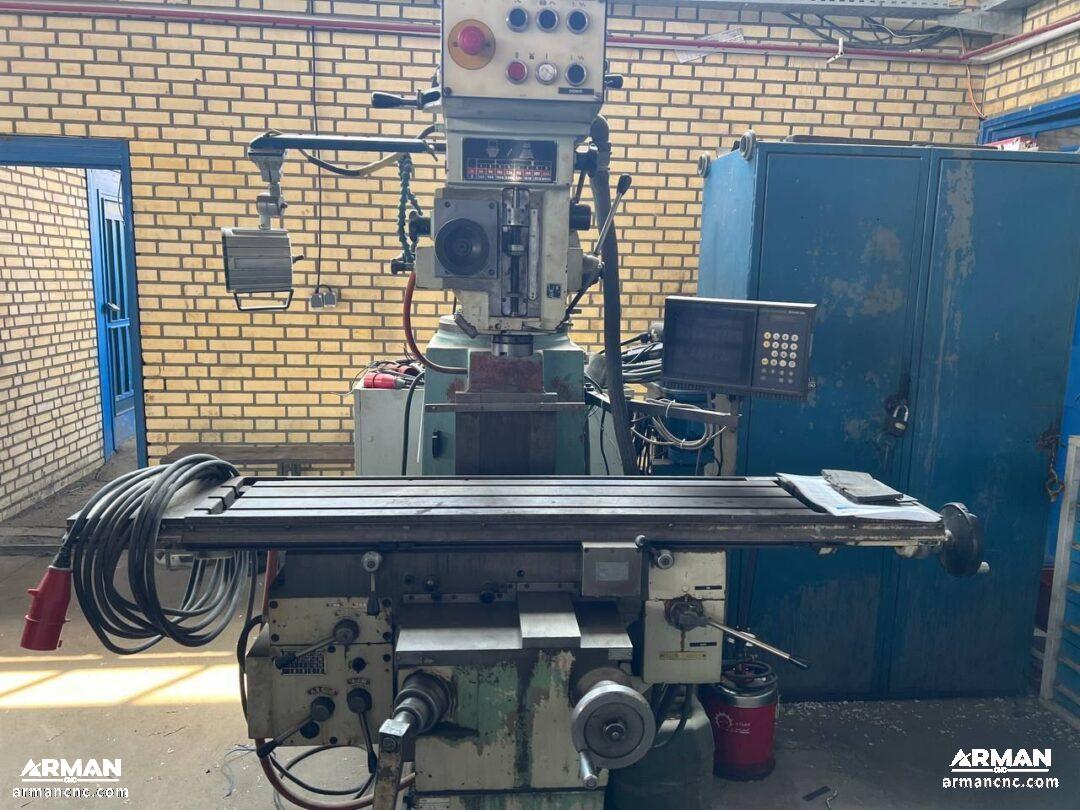

دستگاه فرز منوال | آرمان CNC

تصویری از دستگاه فرز منوال

کاربرد دستگاه فرز منوال

کاربرد دستگاه فرز در صنایع مختلف از جمله صنایع سنگی‌، فلزی‌، چوبی و پلاستیکی استفاده می‌شود‌.

کاربرد دستگاه فرز در صنایع سنگی

دستگاه فرز در صنایع سنگی برای ایجاد سطوح صاف و تمیز‌، حکاکی‌های دقیق‌، سوراخکاری و حتی برش‌های پیچیده بر روی سنگ‌ها استفاده می‌شود‌.

کاربرد دستگاه فرز در صنایع فلزی

در صنایع فلزی‌، دستگاه فرز برای شکل‌دهی‌، سطح‌سنجی و تراشکاری قطعات فلزی استفاده می‌شود تا قطعات با دقت بالا تولید شوند‌.

کاربرد دستگاه فرز در صنایع چوبی

در صنایع چوبی‌، دستگاه فرز برای تراشکاری دقیق‌، حکاکی هنری‌، ایجاد اتصالات محکم و حتی برش‌های پیچیده برای ساخت مبلمان و درب  استفاده می‌شود‌.

کاربرد دستگاه فرز در صنایع پلاستیکی

دستگاه فرز در صنایع پلاستیکی برای ماشین کاری قالب های تزریق پلاستیک  مورد استفاده قرار می‌گیرد و به‌ویژه در تولید قطعات خودرو‌، الکترونیکی و اسباب‌بازی استفاده می‌شود‌.

اجزای دستگاه فرز

این دستگاه با اجزا و مکانیسم‌های مختلف‌، امکان ایجاد قطعات با کیفیت و انجام عملیات متنوع روی مواد مختلف را فراهم می‌کند‌. در ادامه‌، به بررسی اجزا و کاربردهای آن می‌پردازیم‌.

  •       بدنه

بدنه دستگاه فرز‌، بخش اساسی و حیاتی است که قطعات مختلف ماشین بر روی آن قرار می‌گیرند‌. این قسمت دستگاه فرز معمولاً از جنس چدن ساخته شده و باید دارای دوام‌، استحکام و کیفیت بالایی باشد‌.

  •       میز

میز‌، بخشی از اجزای دستگاه فرز است که امکان جابجایی در جهت‌های مختلف را فراهم می‌کند. این جابجایی می‌تواند طولی‌‌، عمودی  حتی عرضی باشد و با استفاده از کشابی در بالای دستگاه انجام می‌شود‌. میز دستگاه فرز به دو نوع گونیایی و اصلی تقسیم می‌شود‌.

  •       ستون و پایه

ستون و پایه‌، بخش اصلی دستگاه فرزکاری است که سایر بخش‌های ماشین بر روی آن قرار می‌گیرند‌. ستون شامل محفظه روغن و پمپی برای روانکاری اسپیندل است‌. پایه بخشی از اجزای دستگاه  است که حاوی محلول خنک کننده می‌باشد‌.

  •       زانویی

زانویی یا زین‌، بخشی از دستگاه فرزکاری است که وظیفه نگهداری از میز اصلی را بر عهده دارد‌. این بخش از جنس چدن ریخته‌گری شده و حرکت در راستای افقی و عمودی را دارد که می‌توان آن را به صورت دستی یا خودکار تنظیم کرد.

  •       اسپیندل

در دستگاه فرز‌، اسپیندل با یک یاتاقان بر روی ستون نصب شده و حرکت دورانی خود را از جعبه دنده اصلی به دست می آورد. جعبه‌دنده تنظیم سرعت دوران را انجام می‌دهد و اهرم‌های تغییر دهنده وضعیت چرخ‌دنده‌ها‌، سرعت دورانی اسپیندل را کنترل می‌کنند.

  •       درن

در دستگاه فرز‌، بخشی که ابزار را نگه می‌دارد و به سوراخ محور متصل می‌کند را درن یا میله فرزگیر می‌نامند‌‌. این میله در دو نوع یک‌طرفه و دو‌طرفه ساخته می‌شود و برای اتصال تیغه‌های فرز سوراخ‌دار به کار می‌رود‌.

  •       تیغه فرز

تیغه فرز برای برداشتن براده‌ها بکار می‌رود و با داشتن چندین لبه برنده‌، حرکت دورانی بر روی قطعه کار را انجام می‌دهد‌. توانایی این ابزار در برش و حکاکی انواع مواد‌، از فلزات تا چوب و پلاستیک‌، آن را به یکی از ابزارهای اساسی و بی‌نظیر در کارگاه‌های صنعتی و کارآمد در صنایع مختلف تبدیل کرده است‌.

  •       گیربکس

جعبه دنده یا Gearbox یکی از اجزای اساسی دستگاه سنگ فرز است که وظیفه تنظیم سرعت دوران اسپیندل را بر عهده دارد‌. این قسمت از دستگاه مسئول تغییر سرعت دورانی است که بر اساس نیاز و نوع مواد کاربردی قابل تنظیم است‌.

  •       موتور

موتور‌، جزء اساسی سنگ فرز است که حرکت دورانی بر روی ابزار فرز را فراهم می‌کند‌. این حرکت دورانی امکان برش‌، حکاکی و سایر عملیات فرز را فراهم می‌کند و برای انواع مختلف دستگاه‌های فرز استفاده می‌شود و به دلیل اهمیت در کارایی و کیفیت عملیات فرز‌؛ انتخاب موتور مناسب بسیار حائز اهمیت است‌.

انواع فرز منوال

فرز منوال یکی از ادوات برشی پیشرفته در صنعت مکانیک است که برای تولید قطعات پیچیده و دقیق به‌کار می‌رود‌. این دستگاه شامل یک اسپیندل با سرعت چرخش قابل تنظیم‌، یک میله برش برای ایجاد برش‌های دقیق‌، یک تیغه برش با قابلیت تنظیم برای برش مواد‌، سیستم‌های کنترلی پیشرفته برای کنترل حرکت دستگاه و ابزارهای دقیق برای حرکت و کنترل قطعات از جمله میکرومتر و کالیپر تشکیل شده است‌.

مکانیزم بار برداری و کار فرز منوال

در فرزکاری با توجه به جهت چرخش ابزار و راستای حرکت قطعه کار (میز)، دو سیاست متفاوت برای ماشینکاری وجود دارد.

روش کار دستگاه فرز منوال | آرمان CNC

مکانیزم بار برداری فرز منوال

باربرداری مخالف دستگاه فرز منوال یا Conventional Milling

در این حالت جهت چرخش ابزار و پیشروی قطعه کار مخالف یکدیگر هستند و نیروی برشی سعی می‌کند قطعه کار را از میز جدا نماید. (لذا در گیره بندی احتیاط بیشتری لازم است) در ابتدای فرآیند، ضخامت براده ای که جدا می شود بسیار اندک است و ابزار روی قطعه کار می‌لغزد. (این لغزیدن علائمی در سطح قطعه‌ی نهایی به وجود می‌آورد که با چشم قابل رویت است)

با توجه به اینکه براده برداری مخالف با ضخامت کم آغاز می‌شود، سیاست مناسبی برای ماشین‌کاری قطعات سخت است. از طرفی با توجه به اینکه نیروی وارده، تمایل به بلند کردن قطعه کار دارد برای ماشینکاری قطعات نازک مناسب نیست و باعث تغییر شکل آن‌ها می‌شود.

باربرداری موافق دستگاه فرز‌، Climb Milling یا Down Milling

در این حالت جهت چرخش ابزار و پیشروی قطعه کار هم‌سو با یکدیگر هستند. عمق براده برداری در شروع برخورد ابزار و قطعه کار زیاد است، به عبارتی ضخامت براده ای که جدا می‌شود زیاد است و در ادامه کاهش می‌یابد، به همین علت ضربه‌های زیادی توسط ابزار به قطعه و میز وارد می‌شود که برای قطعات سخت (همچون چدن، یا سرامیک‌ها) مناسب نیست‌. (می‌تواند ترک سطحی ایجاد کند)

در باربرداری موافق امکان لغزیدن ابزار روی قطعه کار وجود ندارد و این عدم لغزش منجر به افزایش صافی سطح نسبت به باربرداری موافق خواهد شد‌. همچنین با توجه به اینکه جهت نیروی وارد بر قطعه کار به سمت پایین است، ماشین‌کاری قطعات نازک امکان‌پذیر خواهد بود.

دستگاه فرز منوال‌؛ دستگاهی پر کاربرد در صنعت قطعات فلزی

دستگاه فرز منوال‌، به عنوان یکی از مهم‌ترین ابزارهای صنعتی در تولید قطعات فلزی‌، نقش بسیار حیاتی و بارزی دارد‌. این دستگاه با امکانات گسترده‌ای که ارائه می‌دهد‌، قادر است دقیق‌ترین کارها را بر روی مواد فلزی انجام دهد‌. از جمله کاربردهای آن می‌توان به تولید قطعات مختلف ماشینی‌، اجزای سازه‌های فلزی‌، ابزارهای صنعتی و قطعات الکترونیکی اشاره کرد.

با استفاده از فناوری پیشرفته‌، این دستگاه امکاناتی را فراهم می‌کند که تولید قطعات با دقت بالا‌، سرعت و کیفیت عالی را تضمین می‌کند‌. علاوه بر این‌، دستگاه فرز منوال به عنوان یکی از ابزارهای مهم در تولید صنایع مختلف‌، به افزایش بهره‌وری و کاهش هزینه‌ها کمک می‌کند‌.

با توجه به این موارد‌‌، می‌توان به اهمیت بی‌نظیر و کاربرد گسترده‌ای که دستگاه فرز منوال  در صنایع فلزی دارد‌، تاکید کرد‌. بهره‌گیری از این تکنولوژی نه تنها به بهبود فرآیند تولید کمک می‌کند‌، بلکه به توسعه و رشد صنایع مختلف نیز کمک می‌نماید‌. این دستگاه با ترکیب عملکرد عالی‌، دقت بالا و قابلیت اطمینان‌، یکی از اساسی‌ترین ابزارها در جعبه ابزار هر واحد تولیدی محسوب می‌شود‌.

فروش دستگاه فرز منوال در آرمان CNC

آرمان CNC یکی از شرکت‌های معتبر در زمینه‌ی واردات‌، خرید و فروش دستگاه‌های فرز منوال است‌. این شرکت با نام ثبتی آرمان صنعت زنده رود فرز‌‌های منوال با کیفیت بالا و بدون ایراد را در اختیار شما مشتریان عزیز می‌گذارد و شما می‌توانید با خیال راحت دستگاه فرز مد نظر خود را از آرمان CNC تهیه کنید‌.
