مبانی محورها در فرز CNC
در استاندارد ISO 841 و بر اساس قانون دست راست، محورهای خطی یک ماشینابزار CNC با حروف X ،Y و Z مشخص میشوند. محور Z معمولاً موازی با محور اسپیندل است. محورهای دورانی نیز با حروف A ،B و C نمایش داده میشوند که بهترتیب دوران حول محورهای X ،Y و Z هستند. به بیان دیگر، محور A چرخش حول X، محور B چرخش حول Y و محور C چرخش حول Z را ایجاد میکند.
همچنین بخوانید: دستگاه CNC چیست؟
در فرز CNC، سه محور خطی X ،Y و Z حرکت ابزار نسبت به قطعهکار را در فضای سهبعدی ممکن میسازند. هر محور اضافی معمولاً یک محور دورانی است که یا قطعهکار را میچرخاند یا جهتگیری ابزار را تغییر میدهد. این محورهای دورانی هستند که تفاوت اصلی میان فرزهای سه محوره، چهارمحوره و پنج محوره را رقم میزنند. برای اطلاع از قیمت فرز CNC بر روی لینک درج شده کلیک کنید.

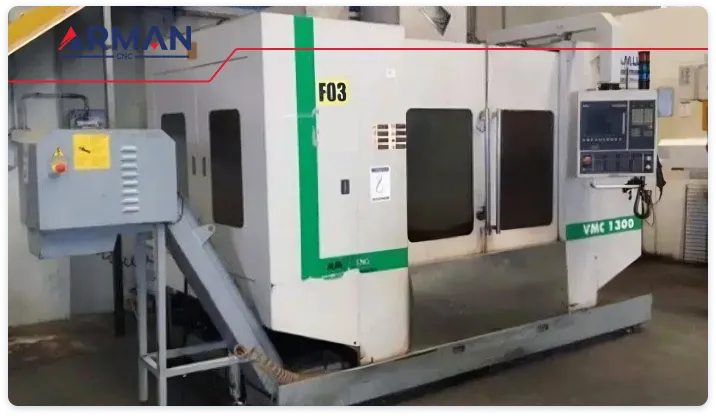

فرز CNC سه محوره
فرز سه محوره سادهترین و رایجترین نوع فرز CNC است. در این ماشینها، ابزار برشی فقط در سه جهت عمود بر هم حرکت میکند: X (طول میز)، Y (عرض میز) و Z (ارتفاع یا عمق بار). قطعهکار روی میز ثابت است و اسپیندل ابزار را نگه میدارد. حرکت همزمان سه محور خطی امکان ایجاد سطوح تخت، پاکتها، شیارها، سوراخها و پلههای ساده را فراهم میکند.
محدودیت اصلی دستگاه فرز سه محور cnc این است که محور ابزار همیشه موازی با محور Z باقی میماند. بنابراین ابزار نمیتواند نسبت به سطح قطعهکار زاویه بگیرد یا به سطوح زیرین و زیربرشها دسترسی پیدا کند. برای ماشینکاری چند وجه یک قطعه، معمولاً باید قطعهکار در فیکسچر باز و دوباره بسته شود. هر بار بستن مجدد، خطای ماشینکاری را افزایش میدهد و زمان تولید را بالا میبرد. فرزهای سه محوره برای قطعات منشوری ساده، قالبهای اولیه، صفحات، بدنهها و قطعاتی که نیاز به دقت متوسط دارند مناسباند.
فرز CNC چهارمحوره
فرز چهارمحوره همان فرز سه محوره است که یک محور دورانی به آن اضافه شده است. این محور دورانی معمولاً میز دوار یا یک محور چرخان روی فیکسچر است که قطعهکار را حول یکی از محورهای A ،B یا C میچرخاند. در بسیاری از فرزهای عمودی، محور چهارم یک میز دوار حول محور X است که به آن محور A گفته میشود. در فرزهای افقی، میز دوار حول محور Y میچرخد و محور B نامیده میشود.
با استفاده از محور چهارم، دو حالت کاری ممکن است:
حالت اندکسشونده یا موقعیتدهی
محور دورانی قطعهکار را در زوایای مشخص مانند ۰، ۹۰، ۱۸۰ و ۲۷۰ درجه میچرخاند و سپس عملیات فرزکاری سه محوره انجام میشود. این حالت امکان ماشینکاری چند وجه قطعه را بدون بستن مجدد فراهم میکند و دقت تکرارپذیری بهتری نسبت به جابهجایی دستی دارد.
حالت همزمان
محور دورانی در حین حرکت محورهای خطی بهصورت همزمان میچرخد. این قابلیت برای تولید شیارهای مارپیچ، پروفیلهای استوانهای، بادامکهای استوانهای، چرخدندههای حلزونی، پرههای ساده و قطعاتی با الگوی محیطی پیوسته ضروری است.
فرز چهارمحوره نسبت به فرز سه محوره انعطاف بیشتری دارد، اما همچنان فقط یک جهت چرخش اضافی دارد. به همین دلیل نمیتوان ابزار را در دو صفحه مختلف نسبت به قطعهکار زاویه داد. قطعاتی که به سطوح مایل، زیربرشهای چندجهته یا هندسه آزاد پیچیده نیاز دارند با دستگاه فرز 4 محور cnc قابل ساخت نیستند یا به فیکسچرهای ویژه و بستنهای متعدد نیاز خواهند داشت.

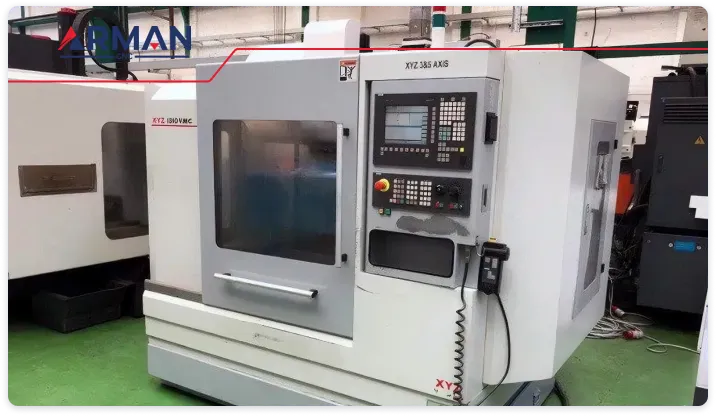

فرز CNC پنج محوره
فرز پنج محوره کاملترین نوع فرز CNC رایج در صنعت است. این ماشینها علاوه بر سه محور خطی X ،Y و Z، دو محور دورانی دارند که امکان جهتدهی ابزار یا قطعهکار را در دو صفحه فراهم میکنند. ترکیب دو محور دورانی، توانایی حرکت همزمان در پنج درجه آزادی را برای دستگاه فرز 5 محور cnc ایجاد میکند.
پیکربندیهای رایج فرز پنج محوره
فرزهای پنج محوره بر اساس محل قرارگیری دو محور دورانی به سه گروه اصلی تقسیم میشوند:
- پیکربندی میز-میز (Table-Table): هر دو محور دورانی روی میز قرار دارند. یک میز دوار روی یک محور شیبدار (Trunnion) سوار میشود. قطعهکار میچرخد و زاویه میگیرد، در حالی که اسپیندل ثابت است. این ساختار برای قطعات کوچک و متوسط مناسب است و استحکام خوبی دارد.
- پیکربندی کلگی-کلگی (Head-Head): هر دو محور دورانی روی کلگی اسپیندل قرار دارند. ابزار میتواند در دو جهت بچرخد و زاویه بگیرد، در حالی که قطعهکار ثابت است. این ساختار برای قطعات بزرگ و سنگین مناسب است، اما کلگی پیچیدهتر و معمولاً حجیمتر است.
- پیکربندی میز-کلگی (Head-Table): یک محور دورانی روی کلگی و یک محور دورانی روی میز قرار دارد. این ساختار تعادلی میان انعطافپذیری و هزینه ایجاد میکند.
حالت ۳+۲ در برابر پنج محوره همزمان
یکی از مفاهیم مهم در فرزهای پنج محوره، تفاوت میان حالت «۳+۲» و «پنج محوره همزمان» است.
حالت ۳+۲
در این حالت، دو محور دورانی فقط برای تنظیم زاویه ابزار یا قطعهکار استفاده میشوند و پس از رسیدن به موقعیت مطلوب، قفل میشوند. سپس عملیات ماشینکاری با سه محور خطی انجام میشود. حالت ۳+۲ برنامهنویسی سادهتری دارد، دقت و صلبیت بیشتری به دلیل قفل بودن محورهای دورانی ایجاد میکند و برای ماشینکاری سطوح مایل، سوراخهای زاویهدار و چند وجه قطعه مناسب است.
پنج محوره همزمان
در این حالت، هر پنج محور بهطور همزمان و هماهنگ حرکت میکنند. این قابلیت برای ماشینکاری سطوح آزاد، پروانههای توربین، ایمپلرها، پرههای بلوئر، قالبهای پیچیده تزریق پلاستیک و قطعات هوافضایی ضروری است. حرکت همزمان اجازه میدهد ابزار در تمام نقاط سطح، زاویه بهینه نسبت به سطح داشته باشد.
مزایای فرز پنج محوره
فرز پنج محوره مزایای قابل توجهی نسبت به فرزهای سه محوره و چهارمحوره دارد:
- کاهش دفعات بستن قطعهکار: با توانایی دسترسی به پنج وجه قطعه در یک بستن، خطای ناشی از جابهجایی و بستن مجدد حذف میشود و دقت ابعادی افزایش مییابد.
- دسترسی به هندسههای پیچیده: زیربرشها، حفرههای زاویهدار، سطوح انحنادار و کانالهای داخلی که با سه محوره غیرممکن یا بسیار دشوار هستند، با پنج محوره قابل ماشینکاریاند.
- استفاده از ابزار کوتاهتر: با زاویهدهی ابزار یا قطعهکار، میتوان از ابزار کوتاهتر استفاده کرد. ابزار کوتاهتر ارتعاش کمتری دارد، عمر طولانیتری دارد و کیفیت سطح بهتری ایجاد میکند.
- بهبود کیفیت سطح: در فرزکاری پنج محوره با ابزار گلولهای، میتوان ابزار را بهگونهای زاویه داد که مرکز ابزار که سرعت برشی آن صفر است با سطح قطعهکار تماس نداشته باشد. این کار کیفیت سطح نهایی را بهطور محسوسی افزایش میدهد.
- کاهش زمان چرخه تولید: حذف بستنهای متعدد و امکان ماشینکاری پیوسته، زمان کلی ساخت را کاهش میدهد.
محدودیتهای فرز پنج محوره
با وجود مزایا، فرز پنج محوره محدودیتهایی نیز دارد:
- هزینه بالا: قیمت خرید، نگهداری و قطعات یدکی فرز پنج محوره بهمراتب بیشتر از فرز سه محوره است.
- برنامهنویسی پیچیدهتر: برنامهنویسی پنج محوره نیازمند نرمافزار CAM قدرتمند، پستپروسسور دقیق و شبیهسازی مسیر ابزار برای جلوگیری از برخورد است.
- نیاز به اپراتور و برنامهنویس متخصص: دانش فنی بالاتری برای راهاندازی، تنظیم و نگهداری لازم است.
- دقت حجمی و کالیبراسیون: خطاهای هندسی محورهای دورانی و خطی در حرکت همزمان میتوانند بر دقت نهایی اثر بگذارند. کالیبراسیون دورهای و جبران خطای سینماتیکی ضروری است.
فراتر از پنج محور: فرزهای ششمحوره و ماشینهای چندکاره
در برخی منابع، فرزهای ششمحوره نیز مطرح میشوند. این ماشینها ممکن است سه محور خطی و سه محور دورانی داشته باشند یا از محورهای کمکی مانند U ،V و W برای حرکتهای خاص استفاده کنند. با این حال، در فرزکاری متداول، پنج محور همزمان معمولاً حداکثر تعداد محورهای استاندارد است. فرزهای ششمحوره بیشتر در کاربردهای خاص، ماشینهای فرز-تراش چندکاره و ساختارهای موازی مانند هگزاپاد دیده میشوند.
در ماشینهای فرز-تراش، ممکن است محورهایی مانند C برای دوران قطعهکار هنگام تراشکاری و Y برای حرکت ابزار تراش در ارتفاع اضافه شوند. این محورها با محورهای فرزکاری ترکیب میشوند و تعداد کل محورهای کنترلشونده را افزایش میدهند، اما معمولاً همه آنها بهصورت همزمان در یک عملیات فرزکاری استفاده نمیشوند.
مقایسه فنی فرزهای سه محوره، چهارمحوره و پنج محوره
برای درک بهتر تفاوتها، مقایسه زیر بر اساس معیارهای فنی ارائه میشود:
- قابلیت هندسی: فرز سه محوره فقط سطوح تخت و عمود بر محور ابزار را ماشینکاری میکند. فرز چهارمحوره سطوح استوانهای و چند وجهی را پوشش میدهد. فرز پنج محوره تقریباً هر هندسهای از جمله سطوح آزاد و زیربرشها را امکانپذیر میکند.
- دفعات بستن قطعه: در فرز سه محوره برای قطعات چندوجهی بستنهای متعدد لازم است. فرز چهارمحوره با میز دوار نیاز به بستن مجدد را کاهش میدهد. فرز پنج محوره معمولاً یک بستن برای ماشینکاری پنج وجه کافی است.
- برنامهنویسی: فرز سه محوره سادهترین برنامهنویسی را دارد. فرز چهارمحوره بهخصوص در حالت همزمان نیازمند CAM و پستپروسسور مناسب است. فرز پنج محوره همزمان پیچیدهترین برنامهنویسی را دارد.
- هزینه: فرز سه محوره ارزانترین است. فرز چهارمحوره هزینه بیشتری برای میز دوار و کنترلر دارد. فرز پنج محوره گرانترین گزینه است.
- دقت و تکرارپذیری: با کاهش بستنهای مجدد، دقت فرزهای چهارمحوره و پنج محوره در قطعات چندوجهی افزایش مییابد. با این حال، دقت فرز پنج محوره به کالیبراسیون محورهای دورانی و جبران خطای سینماتیکی وابسته است.
- کاربردهای نمونه: فرز سه محوره برای صفحات، پاکتها، قالبهای ساده و قطعات منشوری. فرز چهارمحوره برای بادامکهای استوانهای، شیارهای مارپیچ، چرخدندهها و قطعات با سوراخهای محیطی. فرز پنج محوره برای پروانهها، ایمپلرها، تیغههای توربین، قالبهای پیچیده و قطعات هوافضا.
معیارهای انتخاب تعداد محور
انتخاب تعداد محور مناسب به هندسه قطعه، تلورانسها، حجم تولید و بودجه بستگی دارد. اگر قطعه فقط شامل سطوح تخت و حفرههای ساده است، فرز سه محوره اقتصادیترین گزینه است. اگر قطعه به ماشینکاری چهار وجه یا شیار مارپیچ نیاز دارد، فرز چهارمحوره با میز دوار انتخاب مناسبی است. اگر قطعه شامل سطوح مایل، زیربرش یا هندسه آزاد است و دقت بالایی مورد نیاز است، فرز پنج محوره ضروری است.
در برخی موارد، استفاده از حالت ۳+۲ روی فرز پنج محوره میتواند جایگزین اقتصادیتری برای ماشینکاری پنج محوره همزمان باشد. حالت ۳+۲ دقت و صلبیت بیشتری برای ماشینکاری سطوح مایل ایجاد میکند و برنامهنویسی آن سادهتر است.
جدول مقایسه فرزهای CNC از نظر تعداد محور
| ویژگی | فرز سه محوره | فرز چهارمحوره | فرز پنج محوره |
| تعداد محورها | ۳ محور خطی (X, Y, Z) | ۳ محور خطی + ۱ محور دورانی | ۳ محور خطی + ۲ محور دورانی |
| قابلیت هندسی | سطوح تخت، پاکت، شیار ساده | سطوح استوانهای، شیار مارپیچ، چند وجهی | سطوح آزاد، زیربرش، هندسه پیچیده |
| دفعات بستن قطعه | معمولاً چند بار برای قطعات چندوجهی | کاهش با میز دوار | معمولاً یک بار برای پنج وجه |
| برنامهنویسی | ساده | متوسط | پیچیده |
| هزینه سرمایهگذاری | کم | متوسط | بالا |
| دقت و تکرارپذیری | وابسته به بستن مجدد | خوب برای قطعات استوانهای | عالی با کالیبراسیون مناسب |
| کاربرد نمونه | صفحات، قالبهای ساده | بادامک، چرخدنده، قطعات محیطی | پروانه، ایمپلر، قطعات هوافضا |
جمعبندی
انتخاب تعداد محور فرز CNC باید بر اساس هندسه قطعه، تلورانسها و بودجه انجام شود. فرز سه محوره برای قطعات ساده، چهارمحوره برای قطعات استوانهای و چندوجهی، و پنج محوره برای هندسههای پیچیده و دقت بالا مناسب است. در نهایت، شناخت دقیق این تفاوتها از هزینههای غیرضروری و محدودیتهای فرآیندی جلوگیری میکند.
آیا تعداد محور بیشتر همیشه به معنای دقت ماشینکاری بالاتر است؟
خیر، دقت به کالیبراسیون، صلبیت و کیفیت ساخت بستگی دارد و تعداد محور بیشتر ممکن است خطاهای هندسی بیشتری ایجاد کند.
آیا میتوان یک فرز سه محوره را به فرز چهارمحوره ارتقا داد؟
بله، با افزودن میز دوار CNC و کنترلر مناسب امکانپذیر است، اما نیازمند تنظیم و کالیبراسیون دقیق است.
تفاوت اصلی فرز چهارمحوره با فرز سه محوره مجهز به میز دوار دستی چیست؟
در فرز چهارمحوره محور دورانی بهصورت CNC کنترل و با محورهای خطی هماهنگ میشود، در حالی که میز دوار دستی فقط موقعیتدهی غیرخودکار دارد.
