دستگاه CNC سرعت بالا یا HSM چیست؟ مزایا و معایب

HSM چیست؟ تعریف فنی و تفاوت بنیادین با CNC متعارف

دستگاه CNC سرعت بالا یا HSM چیست؟ در پاسخ باید گفت HSM روشی از ماشینکاری است که در آن سرعت دوران اسپیندل و سرعت تغذیه به‌طور قابل توجهی نسبت به روش‌های متعارف افزایش می‌یابد. در این فناوری، سرعت برش معمولاً ۵ تا ۱۰ برابر روش‌های سنتی است. از نظر فنی، فرزکاری پرسرعت زمانی اتفاق می‌افتد که سرعت دوران اسپیندل بیش از ۱۰٬۰۰۰ دور در دقیقه باشد، سرعت تغذیه بالای ۱۰ متر در دقیقه برسد و عمق برش کم (معمولاً کمتر از ۰٫۵ میلی‌متر) حفظ شود.

همچنین بخوانید: دستگاه cnc چیست؟

اما نکته کلیدی اینجاست که HSM صرفاً «چرخاندن سریع‌تر اسپیندل» نیست. برخلاف ماشینکاری متعارف که بر برداشت‌های عمیق و سنگین با سرعت پایین متکی است، HSM از پاس‌های سبک‌تر و سریع‌تر استفاده می‌کند که منجر به کاهش تجمع حرارت، انحراف ابزار و تنش مکانیکی می‌شود. این تفاوت بنیادین باعث می‌شود که دستگاه CNC سرعت بالا یا HSM چیست؟ را نه به‌عنوان یک ارتقای ساده، بلکه به‌عنوان یک رویکرد ماشینکاری کاملاً متمایز بشناسیم.

این صفحه را هم ببینید: تراش cnc

در HSM، براده‌ها بدون تماس با سطح برش جریان می‌یابند و نیروهای برش به‌صورت مجانبی به سمت صفر میل می‌کنند. حدود ۸۰ درصد گرمای تولیدشده توسط براده‌ها دفع می‌شود و قطعه‌کار تقریباً بدون تأثیر حرارتی باقی می‌ماند. برای مشاهده انواع دستگاه فرز cnc و سایر دستگاه‌های آرمان صنعت بر روی لینک درج شده کلیک کنید.

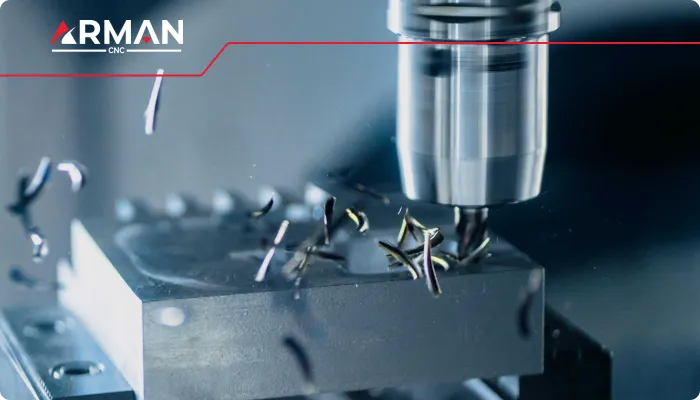

زیرساخت‌های فنی مورد نیاز برای HSM

برای دستیابی به ماشینکاری پرسرعت، صرفاً یک اسپیندل با دور بالا کافی نیست؛ بلکه کل سیستم ماشین باید برای عملیات پرسرعت طراحی یا ارتقا یابد.

ساختار ماشین ابزار

سازه ماشین باید به‌گونه‌ای باشد که هم صلبیت بالا و هم وزن سبک داشته باشد تا لرزش و اعوجاج حرارتی به حداقل برسد. راهنماهای خطی با شتاب بالا و سیستم‌های کنترل پیشرفته مجهز به قابلیت‌های look-ahead و کنترل jerk برای HSM ضروری هستند.

فناوری اسپیندل

اسپیندل‌های پرسرعت با حداقل انحراف محوری (runout) نقش حیاتی در حفظ تعادل در دورهای بالا دارند. بلبرینگ‌های سرامیکی هیبریدی و سیستم‌های خنک‌کننده یکپارچه برای مدیریت بارهای حرارتی در HSM ضروری هستند.

ابزار و استراتژی مسیر ابزار

ابزارهای فرز با تعادل دینامیکی بالا، تعداد لبه‌های زیاد و پوشش‌های مقاوم حرارتی مانند DLC و TiAlN برای HSM طراحی شده‌اند. استراتژی‌های مسیر ابزار مانند فرزکاری آداپتیو و تروکوئیدال، نیروهای برش را ثابت نگه می‌دارند و از جهش‌های ناگهانی بار ابزار جلوگیری می‌کنند.

همچنین بخوانید: آشنایی با انواع اسپیندل cnc

مزایای کلیدی دستگاه CNC سرعت بالا (HSM)

مهمترین مزایای دستگاه سی ان سی HSM عبارتند از:

افزایش بهره‌وری و کاهش زمان تولید

مهم‌ترین مزیت دستگاه CNC سرعت بالا یا HSM چیست؟ را می‌توان در افزایش چشمگیر بهره‌وری خلاصه کرد. HSM می‌تواند زمان تولید را تا ۵۰ درصد یا بیشتر کاهش دهد. در تجربه عملی، پروژه‌هایی که قبلاً ۸ ساعت طول می‌کشید، با HSM به ۲ ساعت کاهش یافته است. در صنعت قالب‌سازی، HSM توانسته زمان ماشینکاری را با افزایش ۵ تا ۱۰ برابری سرعت برش و تغذیه، به‌طور چشمگیری کاهش دهد.

کیفیت سطح استثنایی

HSM به دلیل سرعت برش بالا و عمق برداشت کم، سطوحی با زبری بسیار پایین ایجاد می‌کند. زبری سطح در HSM می‌تواند به Ra 0.2 میکرون یا حتی کمتر برسد که نیاز به عملیات پرداخت بعدی را به‌طور قابل توجهی کاهش می‌دهد. در برخی کاربردها، زبری سطح تا Ra 0.06 میکرون نیز گزارش شده است.

کاهش نیروهای برش

خلاف تصور عمومی، نیروهای برش در HSM به‌طور قابل توجهی کمتر از ماشینکاری متعارف است. این کاهش ۵۰ تا ۷۰ درصدی نیروهای برش، امکان ماشینکاری قطعات نازک و ظریف را فراهم می‌کند. این ویژگی به‌ویژه در صنایع هوافضا که قطعات با دیواره‌های نازک رایج هستند، حیاتی است.

امکان ماشینکاری مواد سخت

دستگاه CNC سرعت بالا یا HSM چیست؟ در پاسخ باید به یکی از توانمندی‌های منحصربه‌فرد آن اشاره کرد: ماشینکاری فولادهای سخت‌شده. HSM می‌تواند قطعات سخت‌شده با سختی بالا را مستقیماً ماشینکاری کند، که این امر باعث حذف فرآیندهای میانی مانند عملیات حرارتی مجدد می‌شود. در مقایسه با روش فرسایش جرقه الکتریکی (EDM)، HSM در اکثر موارد سریع‌تر و ارزان‌تر عمل می‌کند.

عمر بیشتر ابزار

تحت شرایط بهینه، عمر ابزار در HSM به‌طور قابل توجهی افزایش می‌یابد. دلیل این امر آن است که در سرعت‌های بسیار بالا، براده‌ها حجم بیشتری از گرمای تولیدشده را با خود می‌برند و ابزار کمتر تحت تأثیر تنش حرارتی قرار می‌گیرد.

معایب و محدودیت‌های دستگاه CNC سرعت بالا

از جمله معایب دستگاه CNC سرعت بالا هم می‌توان به موارد زیر اشاره کرد:

نیاز به ماشین‌ابزار تخصصی و گران‌قیمت

معایب اصلی HSM شامل نیاز به ماشین‌ابزارهای خاص و گران‌قیمت با اسپیندل‌های پیشرفته، کنترلرهای پیچیده و سیستم‌های متعادل‌سازی ابزار است. هزینه سرمایه‌گذاری اولیه برای تجهیزات HSM به‌طور قابل توجهی بیشتر از ماشین‌های CNC متعارف است. این موضوع یکی از موانع اصلی پذیرش فناوری HSM در صنایع کوچک و متوسط محسوب می‌شود.

نرخ سایش بالای ابزار

علی‌رغم افزایش عمر ابزار در شرایط بهینه، سایش ابزار در HSM همچنان یکی از چالش‌های اصلی است. تنش‌های حرارتی و مکانیکی شدید در سطح تماس ابزار-قطعه‌کار می‌تواند منجر به سایش سریع ابزار شود، به‌ویژه هنگام ماشینکاری مواد دشواربرش مانند آلیاژهای تیتانیوم. در چنین مواردی، استفاده از ابزارهای سرامیکی یا سرمت با مقاومت سایشی بالا ضروری است.

تنش‌های پسماند کششی

تحقیقات نشان می‌دهد که سطوح ماشینکاری‌شده با HSM ممکن است تنش‌های پسماند کششی داشته باشند که می‌تواند بر خواص خستگی قطعه تأثیر منفی بگذارد. این موضوع در کاربردهای حساس مانند صنایع هوافضا نیازمند مدیریت دقیق پارامترهای برش است.

نیاز به برنامه‌نویسی CNC پیشرفته

دستگاه CNC سرعت بالا یا HSM چیست؟ بدون در نظر گرفتن نیاز آن به مهارت‌های برنامه‌نویسی تخصصی، تصویر کاملی از این فناوری ارائه نمی‌دهد. HSM نیازمند مهارت بالایی در برنامه‌نویسی CNC و استفاده از نرم‌افزارهای CAM پیشرفته است. استراتژی‌های مسیر ابزار باید به‌گونه‌ای طراحی شوند که نیروهای برش ثابت باقی بمانند و از پدیده chatter جلوگیری شود.

حساسیت به تعادل ابزار

یکی از چالش‌های ظریف HSM، نیاز به تعادل دقیق ابزار است. ابزارهای وارد شده به اسپیندل پرسرعت باید با دقت میلی‌گرمی متعادل شوند. عدم تعادل ابزار در دورهای بالا می‌تواند منجر به لرزش شدید، کیفیت سطح ضعیف و حتی آسیب به اسپیندل شود.

کاربردهای صنعتی HSM

دستگاه CNC سرعت بالا یا HSM چیست؟ در عمل، این فناوری در صنایع متعددی کاربرد گسترده یافته است:

صنعت هوافضا: ماشینکاری قطعات آلیاژ آلومینیوم، سازه‌های یکپارچه با دیواره نازک و اجزای موتور جت از اصلی‌ترین کاربردهای HSM هستند.

قالب‌سازی و قالب‌ریزی: HSM جایگزین تکنولوژی سنتی ترکیب فرزکاری و EDM در تولید قالب‌ها شده است و در مراحل خشن‌کاری، نیمه‌پرداخت و پرداخت قالب‌ها با موفقیت زیادی کاربرد دارد.

صنعت پزشکی: ماشینکاری ایمپلنت‌های پزشکی، ابزارهای جراحی دقیق و پروتزهای ارتوپدی از کاربردهای مهم HSM هستند.

صنعت الکترونیک: تولید الکترودهای EDM، قالب‌های تزریق پلاستیک و قطعات دقیق الکترونیکی از جمله کاربردهای HSM در این صنعت است.

مقایسه HSM با روش‌های متعارف و EDM

دستگاه CNC سرعت بالا یا HSM چیست؟ در مقایسه با روش‌های سنتی، HSM مزایای قابل توجهی ارائه می‌دهد. در مقایسه با EDM، HSM در اکثر موارد سریع‌تر عمل می‌کند و امکان ماشینکاری فولادهای سخت‌شده را مستقیماً فراهم می‌سازد. مطالعات نشان می‌دهد که استفاده از HSM در ماشینکاری فولاد سخت‌شده می‌تواند زمان تولید کل را تا ۵۵ درصد در مقایسه با فرآیند سنتی مبتنی بر EDM کاهش دهد.

با این حال، HSM جایگزین کامل EDM نیست. EDM همچنان برای ایجاد هندسه‌های پیچیده با گوشه‌های داخلی تیز و حفره‌های باریک و عمیق ضروری است. رویکرد بهینه، استفاده مکمل از هر دو فناوری است.

نتیجه‌گیری

دستگاه CNC سرعت بالا یا HSM چیست؟ در جمع‌بندی می‌توان گفت HSM رویکردی جامع برای ماشینکاری سریع، دقیق و کم‌نیرو است. مزایای آن شامل بهره‌وری بالا، کیفیت سطح عالی و توان ماشینکاری مواد سخت است. اما سرمایه‌گذاری بالا، نیاز به تخصص و چالش‌های ابزار و نگهداری، پذیرش آن را به صنایع خاص محدود می‌کند.
