فرز CNC سه محور

برش دوار از سطح قطعه کار! شاید با چنین عنوانی در کتاب‌های علمی برخورد داشته‌اید. تولید قطعات پیچیده و دقیق در صنایع مدرن با دقت بالا و انعطاف‌پذیری در طراحی، نقش مهمی است که بر عهده ماشین‌های فرز CNC است. بر اساس تعداد محورهایی که یک دستگاه فرز می‌تواند داشته باشد‌، ماشین فرز CNC سه محور به عنوان اولین عضو این خانواده‌، در ادامه این مقاله معرفی می‌شود.

ماشین فرز CNC سه محور چیست؟

در دنیای پیشرفته صنعتی امروز‌، ماشین‌های فرز به عنوان ابزاری اساسی در فرآیند تولید و ماشین‌ کاری شناخته می‌ شوند. یکی از انواع ماشین‌‌های فرز CNC که کاربرد وسیعی در صنایع مختلف دارد، فرز سه محوره (Three Axis CNC milling machine) است. این دستگاه با قابلیت حرکت در سه جهت مختلف یعنی محورهای Y،‌X و ‌Z، امکان براده‌ برداری دقیق از مواد مختلف را فراهم می‌کند و به دلیل سادگی کارکرد و انعطاف‌ پذیری بالا، به یکی از گزینه‌ های پر کاربرد در صنایع گوناگون تبدیل شده است.

ماشین فرز CNC سه محور برای کارهایی مناسب است که به دقت بالا نیاز دارند‌. این ماشین‌ها معمولا برای کارهایی مانند برش لبه‌ها، ایجاد حفره‌ها، تراشکاری شیارها و سوراخ‌کاری استفاده می‌شوند و به همین دلیل به عنوان یکی از دستگاه‌های مهم در صنعت ماشین‌‌کاری شناخته می‌شوند.

نحوه کارکرد فرز CNC سه محور

ماشین فرز CNC سه محوره بر روی سه محور Y،X و Z کار می‌کند. محورهای X و Y بیانگر حرکت افقی ابزار بر روی سطح قطعه کار هستند، در حالی که محور Z نمایانگر حرکت در راستای محور ابزار دستگاه است. این سه محور به دستگاه امکان می‌دهند که مواد را به صورت دقیق و هماهنگ از روی قطعه کار برداشته و به شکل نهایی مورد نظر دست یابد.

محورهای دستگاه فرز سه محوره:

1.  محور X: حرکت افقی ابزار به چپ و راست.
2.  محور Y: حرکت افقی ابزار به جلو و عقب.
3.  محور Z: حرکت عمودی ابزار به بالا و پایین.

ترکیب حرکت این سه محور‌، امکان ایجاد اشکال هندسی مختلف را با دقت و سرعت بالا فراهم می‌کند. در دستگاه‌های CNC فرز، این حرکت‌ها به صورت خودکار و با استفاده از برنامه‌ ریزی کامپیوتری انجام می‌شوند. برنامه‌ نویسان دستگاه‌های CNC‌، معمولا از نرم‌افزارهای CAD/CAM برای طراحی مدل‌های سه‌ بعدی و تولید کد‌های CNC مانند G-Code استفاده می‌کنند که دستورالعمل‌های لازم برای حرکت ابزارها و انجام عملیات ماشین‌کاری را به دستگاه می‌دهد.

اجزای اصلی ماشین فرز CNC سه محور

یک دستگاه فرز CNC سه محوره دارای اجزای مختلفی است که هر یک نقش مهمی در عملکرد دقیق آن ایفا می‌کنند. برخی از این اجزا عبارتند از:

اسپیندل (Spindle)

اسپیندل وظیفه نگهداری ابزار و چرخش آن با سرعت بالا را دارد. این قطعه یکی از اصلی‌ترین اجزای ماشین فرز است که به کمک آن براده‌ برداری توسط ابزار انجام می‌شود.

میز (Table)

قطعه کار بر روی میز دستگاه قرار می‌گیرد و با حرکت محورهای X و Y در زیر ابزار‌، فرآیند ماشین‌کاری انجام می‌شود.

کنترلر (Controller)

این بخش وظیفه خوانش‌، پردازش‌ و اجرای کدهای CNC را دارد. همچنین کنترل محورهای دستگاه از وظایف این قسمت است.

تعویض‌کننده ابزار (Tool Changer)

این سیستم به‌ صورت خودکار ابزارهای مورد نیاز عملیات ماشین‌کاری را تغییر می‌دهد. تعویض سریع و دقیق ابزارها از عوامل کلیدی در بهبود سرعت و کیفیت تولید است.

سیستم خنک‌ کننده (Coolant System)

برای جلوگیری از گرم شدن بیش از حد ابزار و قطعه کار در حین ماشین‌کاری‌، از یک مایع خنک‌کننده‌، که به آب صابون معروف است، استفاده می‌شود تا عملیات به صورت بهینه و با کیفیت انجام شود.

سیستم روغن‌کاری (Lubrication System)

به منظور کاهش اصطکاک بین قطعات متحرک دستگاه و افزایش عمر مفید آن‌ها از سیستم روغن‌کاری استفاده می‌شود.

حرکت‌دهنده‌ها (Motors)

موتورهای محوری وظیفه حرکت دادن محورهای Y،‌X و Z را بر عهده دارند.

مزایای فرز CNC سه محور

ماشین‌کاری با دستگاه‌های فرز CNC سه محوره مزایای فراوانی دارد که آن را به یکی از پرکاربردترین دستگاه‌ها در صنایع مختلف تبدیل کرده است. در ادامه به بررسی برخی از ویژگی‌های مثبت این نوع ماشین‌کاری می‌پردازیم:

• دقت بالا: یکی از بزرگترین مزایای فرز CNC سه محوره، دقت بسیار بالا در براده‌ برداری است. این دستگاه‌ها به دلیل کنترل دقیق محورهای خود قادر هستند تا با دقتی میلی‌متری کار کنند و قطعاتی با کیفیت تولید کنند.
• سرعت بالا: دستگاه‌های CNC به دلیل اتوماسیون و قابلیت انجام عملیات به صورت پیوسته، باعث افزایش سرعت تولید و کاهش زمان عملیات می‌شوند.
• کاهش نیاز به نیروی انسانی: اتوماسیون در ماشین‌های CNC نیاز به مداخله دستی را کاهش می‌دهد که این امر باعث کاهش خطا و افزایش بهره‌وری می‌شود.
• هزینه کمتر در تولید انبوه: برای تولید قطعات با تیراژ بالا‌، استفاده از ماشین فرز CNC از لحاظ اقتصادی بسیار به صرفه است.

کاربردهای فرز CNC سه محور

ماشین فرز CNC در بسیاری از صنایع به کار گرفته می‌شود و به دلیل دقت و سرعت بالا، در تولید قطعات نسبتا پیچیده و حساس کاربرد فراوانی دارد. برخی از مهم‌ترین کاربردهای این دستگاه عبارتند از:

صنعت خودروسازی

در این صنعت، دستگاه‌های CNC برای تولید قطعات مختلف مانند اجزای موتور، گیربکس و قطعات سفارشی به کار می‌روند‌.

صنعت هوافضا

قطعات هواپیما به دقت بالایی نیاز دارند و فرز سه محوره به عنوان ابزاری مناسب برای تولید قطعاتی مانند پره‌های توربین و قطعات مربوط به بدنه هواپیما شناخته می‌شود‌.

صنعت پزشکی‌

در صنعت پزشکی از فرز CNC سه محور برای تولید تجهیزات پزشکی دقیق مانند ایمپلنت‌ها و ابزارهای جراحی استفاده می‌شود.

صنعت الکترونیک‌

ساخت قطعات الکترونیکی مانند بردهای مدار چاپی و قاب‌های الکترونیکی نیازمند دقت بالاست و این دستگاه‌ها به خوبی قادر به انجام این عملیات هستند‌.

صنعت قالب‌سازی‌

در صنایع قالب‌سازی از فرز CNC سه محوره برای تولید قالب‌های پیچیده استفاده می‌شود‌.

صنعت جواهرسازی‌

ماشین‌های فرز سه محور CNC برای ساخت جواهرات با طراحی‌های پیچیده و با دقت بالا مورد استفاده قرار می‌گیرند.

راهنمای خرید فرز ۳ محور

اگر قصد خرید یک دستگاه فرز ۳ محور دارید، توجه به نکات زیر می‌تواند به شما در انتخاب دستگاهی مناسب کمک کند.

*عکس از یک آدمی که داره فکر میکنه چکار کنه! با عنوان “how to buy cnc milling machine” و alt “راهنمای خرید ماشین فرز CNC”

هدف خرید

قبل از خرید باید مشخص شود که ماشین برای چه نوع عملیاتی مورد نیاز است و چه نوع قطعاتی قرار است ماشین کاری شوند، آیا به فرز نیاز است یا به تراش CNC؟

دقت و سرعت ماشین‌کاری

دستگاه‌های CNC فرز سه محور با دقت‌ها و سرعت‌های مختلف عرضه می‌شوند. بسته به نیاز تولیدی خود، دستگاهی را انتخاب کنید که دقت و سرعت مناسبی داشته باشد.

نرم‌افزار و کنترلر

بررسی کنید که دستگاه با چه نوع کنترلر و نرم‌افزاری کار می‌کند. کنترلرهای پیشرفته‌تر قابلیت‌های بیشتری در طراحی و برنامه‌ریزی عملیات ماشین‌کاری ارائه می‌دهند.

اندازه و ظرفیت کار

اندازه میز و توانایی دستگاه در نگهداری قطعات مختلف نیز مهم است. برای کارهایی با قطعات بزرگ‌تر، باید دستگاهی با میز بزرگتر و قدرت بیشتر انتخاب کنید.

خدمات پس از فروش و پشتیبانی

اطمینان حاصل کنید که دستگاه خریداری شده از خدمات پس از فروش و پشتیبانی مناسبی برخوردار باشد تا در صورت بروز مشکل‌، بتوانید به راحتی آن را حل کنید.

فرز CNC سه محور‌؛ ماشین افزاری کاربردی و حیاتی در صنعت

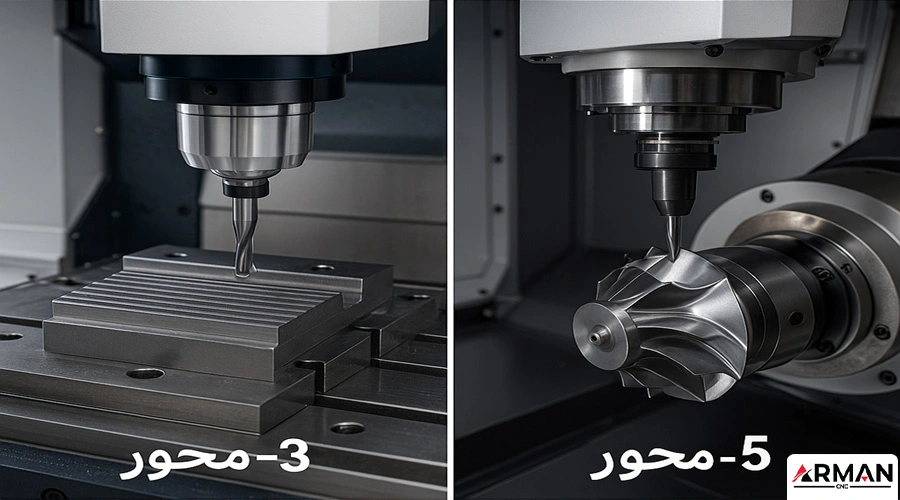

همان‌طور که توضیح داده شد، فرزهای CNC سه محور با کاربرد متنوع می‌توانند در تولید قطعات صنعتی و فرآیندهای ماشین‌کاری موثر باشند. برای قطعات با شکل‌های پیچیده‌تر باید به سراغ فرز CNC چهار محور و پنج محور رفت. اگر علاقه دارید در مورد این نوع ماشین‌ها نیز بیشتر بدانید، مقاله “فرز CNC چهار محور” یا “فرز CNC پنج محور” را مطالعه کنید.

مجموعه آرمان صنعت زنده رود با بیش از 15 سال سابقه مفتخر است با ارائه دستگاه های ماشین کاری CNC پیشرفته و حرفه ای و برخورداری از تیم خدمات و پشتیبانی مجرب در کنار شما صنعتگران محترم باشد. در صورت تمایل به مشاوره رایگان، همین الان با کارشناسان مجموعه تماس بگیرید.
