فرز CNC پنج محور
در صفحه فرز CNC چهار محور، با طرز کار، کاربرد، اجزا و راهنمای خرید این ماشین‌ها آشنا شدید. تولید قطعات پیچیده‌تر در صنایع نیازمند درجات آزادی بیشتر دستگاه است. فرز CNC پنج محور به عنوان یکی دیگر از اعضای خانواده فرز سی ان سی، می‌تواند با یک درجه آزادی عمل بیشتر، که در این مقاله به طور مفصل توضیح داده خواهد شد، در صنایع مختلف به کار گرفته شود.
برای آشنایی کامل با فرز CNC پنج محور با آرمان CNC همراه باشید.
دستگاه فرز CNC پنج محور چیست؟
ماشین‌های فرز 5 محور در واقع عضوی پیشرفته از خانواده دستگاه‌های فرز CNC هستند. در این ماشین‌ها، سه محور به صورت خطی و دو محور به صورت دورانی قابلیت حرکت برای ابزار و میز را فراهم می کنند. با این قابلیت، در ماشین فرز CNC پنج محور، توانایی ماشین های فرز 4 محور به همراه ایجاد انحناهای بیشتر در سطح قطعه کار پدید می آید.

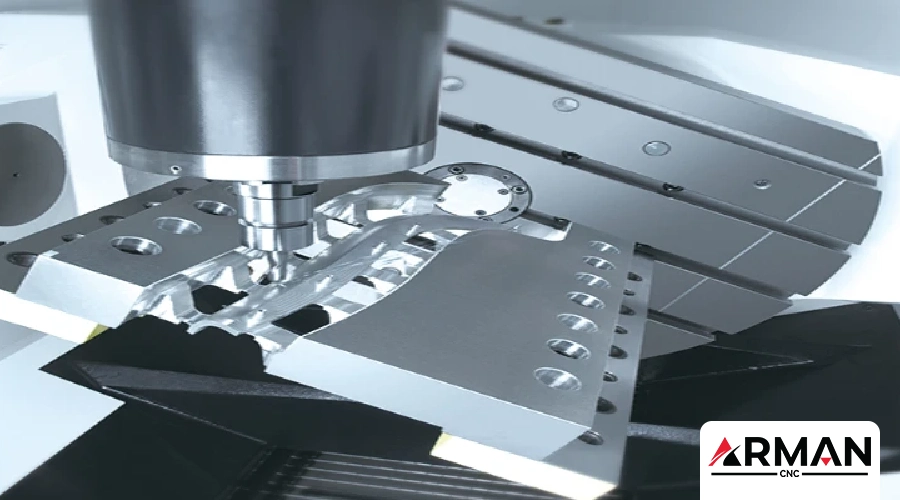

فرز CNC ۵ محور
ماشین فرز 5 محور با آزادی عمل بالا و قدرت مانور بیشتر بر روی قطعه کار، در صنعت برای تولید پره‌های کمپرسور، توربین، پمپ، انژکتور پمپ‌های سوخت، تولیدات پزشکی مانند اندام‌های مصنوعی و … مورد استفاده قرار می‌گیرد.
نحوه کارکرد فرز CNC پنج محور
یکی از مهم‌ترین مواردی که باید درباره فرز CNC ۵ محور بدانید، روش کار این دستگاه است. ماشین فرز 5 محور CNC دارای سه محور خطی و دو محور دورانی است:
- محور X: حرکت افقی ابزار به چپ و راست
- محور Y: حرکت افقی ابزار به جلو و عقب
- محور Z: حرکت عمودی ابزار به بالا و پایین
- محور چرخشی: چرخش قطعه کار یا ابزار به دور محور Y، X یا Z، که امکان براده‌برداری از زوایای مختلف را فراهم می‌کند.

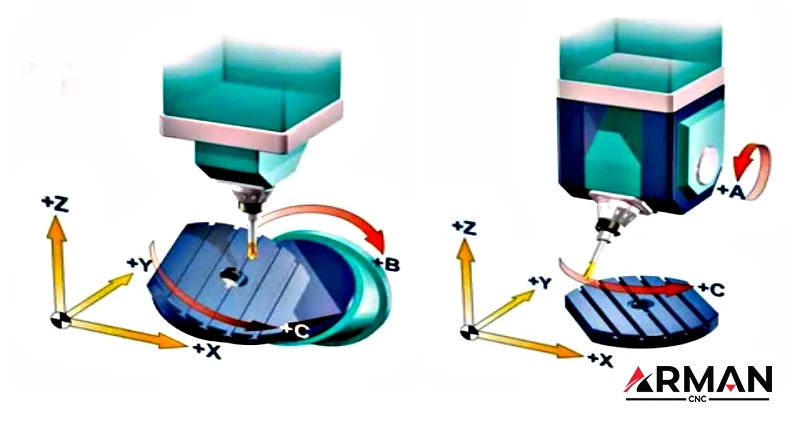

محورها در فرز ۵ محور
ترکیب حرکت این پنج محور، امکان فرزکاری حرفه‌ای و پیشرفته را با دقت و سرعت بالا فراهم می‌کند. در دستگاه‌های فرز ۵ محور پروسه حرکت محورها به صورت کامپیوتری انجام می‌شود که برنامه نویسانی که قطعه را طراحی کرده‌اند این برنامه را تنظیم می‌کنند و اپراتور آن را به دستگاه می‌دهد.
این برنامه نویسی با استفاده از نرم افزار‌های تخصصی نقشه انجام می‌شود و اگر قطعه‌ای باید با فرز CNC پنج محور تولید شود باید این برنامه ریزی مطابق با این دستگاه انجام شود تا روند تولید بهینه و سریع‌تر انجام پذیرد.
اجزای اصلی ماشین فرز CNC پنج محور
اجزای اصلی دستگاه فرز CNC پنج محور تفاوت چندانی با سایر دستگاه‌های فرز ندارد. اجزای فرز پنج محور به شرح زیر است.
- کله‌گی فرز ۵ محور (Headstock)
- اسپیندل فرز سی ان سی ۵ محور(Spindle)
- میز دستگاه فرز (Table)
- کنترلر‌های مخصوص فرز CNC ۵ محور (controller)
- تعویض‌کننده‌های ابزار فرز پنج محور (Tool Changer)
- محورهای چرخشی فرزهای ۵ محور (Rotary Axis)
- سیستم خنک‌کننده فرز سی ان سی پنج محور (Coolant System)
- سیستم روغن‌کاری فرز ۵ محور (Lubrication System)
مزایای ماشین فرز CNC پنج محور
ماشین‌کاری با فرز 5 محور مزایای بسیاری دارد از جمله:
- امکان ماشین‌کاری قطعات پیچیده‌تر با استفاده از پنج محور
- کاهش نیاز به جابه‌جایی قطعه کار در فرز CNC ۵ محور و در نتیجه کاهش خطا در قطعات تولید شده با استفاده از این دستگاه
- استفاده از فرز ۵ محور باعث افزایش سرعت تولید قطعات می‌شود و یکی از مزایای اصلی این دستگاه به شمار می‌آید.
کاربردهای فرز CNC پنج محور
دستگاه فرز 5 محور در بسیاری از صنایع به کار گرفته می‌شود. برخی از مهم‌ترین کاربردهای این دستگاه عبارتند از:
- صنعت هوافضا: استفاده از فرز CNC پنج محور باعث تولید قطعات دقیق و های‌تک در صنعت هوافضا می‌شود.
- صنعت پزشکی: از آنجایی که فرزهای ۵ محور قابلیت تولید قطعات کوچک و پیچیده را دارند از این دستگاه در صنعت دقیق پزشکی بسیار استفاده می‌شود.
- صنعت خودروسازی: در صنعت خودرو سازی از فرز CNC پنج محور برای تولید قطعات دقیق در موتور و گیربکس استفاده می‌شود.
- قالب‌سازی: یکی دیگر از کاربردهای این ماشین افزار دقیق ساخت قالب‌های پیچیده است.
- صنعت جواهرسازی: از دستگاه فرز CNC پنج محور در صنعت جواهر سازی و برای ساخت جواهرات نیز استفاده می‌شود.
تفاوت فرز 5 محور با 3 محور و 4 محور
افزایش دقت، کاهش خطای اپراتور و افزایش سرعت از دلایل مهم حرکت از سمت فرز منوال به سوی فرزهای CNC است. افزایش قدرت در تولید محصولات و قطعات متنوع یکی از دلایل مهم حرکت از سمت ماشین آلات فرز 3 محور به تعداد محورهای بالاتر است.
تعداد محور چرخشی یکی از مهم‌ترین تفاوت‌های بین فرز ۵ محور با سایر فرز‌ها است. این محور چرخشی باعث می‌شود که بتوان قطعه را حول یک محور چرخش داد و برای همین این فرز نسبت به فرز ۴ محور قابلیت تولید قطعاتی با پیچیدگی بیشتر را دارد.
راهنمای خرید فرز پنج محور
اگر قصد خرید دستگاه فرز ۴ محور دارید، به نکات زیر توجه کنید.

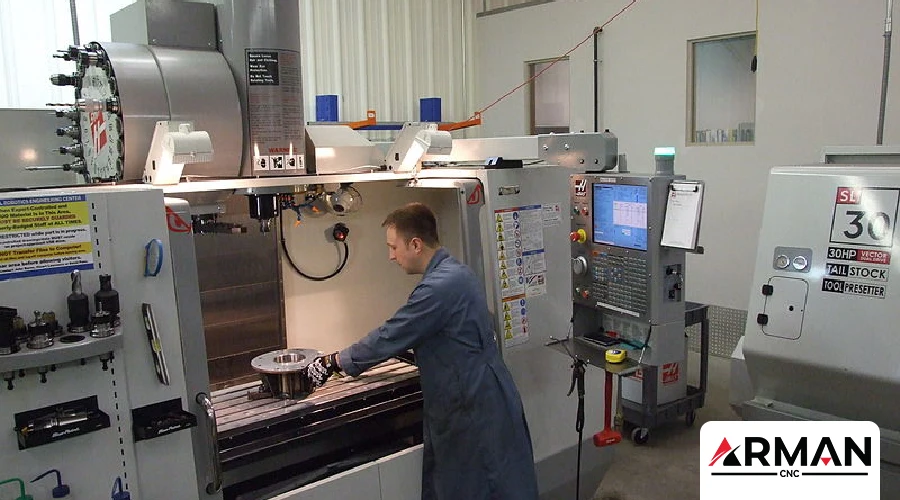

راهنمای خرید فرز CNC ۵ محور
برای خرید دستگاه فرز ۵ محور در ابتدا باید به هدف از خرید دستگاه توجه کرد. در صورتی که شما نیازمند دستگاه فرز CNC پنج محور هستید می‌توانید با ثبت فرم در صفحه هر کدام از فرزهای بالا یا تماس با کارشناسان ما، از آرمان سی ان سی برای خرید فرز خود مشاوره تخصصی دریافت کنید.
با فرز ۵ محور؛ قطعه‌ای نیست که نشه تولید کرد …
همان‌طور که توضیح داده شد، فرزهای CNC پنج محور با کاربرد متنوع می‌توانند در تولید قطعات صنعتی و فرآیندهای ماشین‌کاری موثر باشند. ماشین های 5 محور به عنوان یکی از پیشرفته‌ترین فناوری‌های ماشین‌کاری در صنایع مدرن شناخته می‌شوند. این ماشین‌ها در صنایع مختلف که نیاز به تولید قطعات با هندسه‌های پیچیده، تلرانس‌های دقیق و انحناهای خیلی خاص دارند، نقش کلیدی ایفا می‌کنند. مانند هر ماشین CNC و منوال، خرید فرز 5 محور باید با وسواس و دقت خاصی انجام شود. مطمئن شوید ماشینی که تهیه می‌کنید، علاوه بر کیفیت و قیمت مناسب، خدمات پشتیبانی خوبی نیز داشته باشد.
برای دریافت اطلاعات بیشتر درباره فرز CNC پنج محور کافیست با کارشناسان ما در ارتباط باشید. همچنین می‌توانید از کارشناسان ما برای انتخاب دستگاه مورد نظرتان مشاوره رایگان دریافت کنید.
