فرز CNC دروازه ای
دستگاه‌های CNC به عنوان ابزاری قدرتمند برای ساخت قطعات با دقت بالا و در حجم انبوه شناخته می‌شوند. در میان این دستگاهها، فرز دروازه‌ای یا دو ستونه به دلیل قابلیت‌های منحصربه‌فرد خود، جایگاه ویژه‌ای دارد. این ماشین‌آلات صنعتی، با ساختاری مستحکم و دقیق، قادر به ماشینکاری قطعات بزرگ و سنگین با حفظ بالاترین کیفیت هستند. در این مطلب، قصد داریم به بررسی عمیق فرز CNC از نوع دروازه‌ای بپردازیم. از ویژگی‌های ساختاری و نحوه عملکرد آن تا کاربردهای گسترده این دستگاه در صنایع مختلف، همگی در این نوشتار مورد تحلیل قرار خواهند گرفت.
دستگاه فرز دروازه‌ای
فرز دروازه‌ای چیست؟
فرز دروازه‌ای یا دو ستونه (به انگلیسی: Double Column CNC machine) نوعی دستگاه سی‌ان‌سی است که برای ماشینکاری قطعات بسیار بزرگ و سنگین طراحی شده است. این دستگاهها به دلیل داشتن دو ستون عمودی که اسپیندل را پشتیبانی می‌کنند، پایداری بسیار بالایی دارند و لرزش آنها در حین کار بسیار کم است. از آنجایی که میز کار در این دستگاهها ثابت است و محور Z به صورت عمودی حرکت می‌کند، امکان کار بر روی قطعات با ابعاد بسیار بزرگ فراهم می‌شود. به همین دلیل، فرزهای دروازه‌ای در صنایع مختلفی مانند هوافضا، خودروسازی و کشتی‌سازی که نیاز به ساخت قطعات بزرگ و دقیق دارند، کاربرد گسترده‌ای دارند که در ادامه مطلب به آنها خواهیم پرداخت.
ساختار و اجزای اصلی فرز دروازه‌ای
ساختار منحصربه‌فرد فرز دروازه‌ای آن را برای ماشینکاری قطعات بزرگ و سنگین ایده‌آل کرده است. برخلاف فرزهای معمولی که میز کار متحرک دارند، در این نوع فرزها میز ثابت بوده و اسپیندل (ابزار برش) توسط دو ستون عمودی محکم پشتیبانی می‌شود و در راستای محورهای X و Y حرکت می‌کند. اجزای اصلی فرز دروازه‌ای عبارتند از:
- ستون‌ها (Columns): دو ستون عمودی که اساس دستگاه را تشکیل داده، بسیار مستحکم هستند و وظیفه پشتیبانی از اسپیندل و هد دستگاه را بر عهده دارند.
- اسپیندل (Spindle): قطعه‌ای دوار که ابزار برش (فرز) را در خود جای می‌دهد و با سرعت بالا می‌چرخد. این قطعه توسط یک موتور قدرتمند به حرکت در می‌آید.
- هد (Head): بخشی که اسپیندل و سایر اجزای مرتبط با آن را در خود جای می‌دهد. هد می‌تواند در جهات مختلف حرکت کند تا بتوان عملیات ماشینکاری متنوعی را انجام داد.
- میز کار (Table): میز کار در فرزهای دروازه‌ای معمولاً ثابت است و قطعه کار بر روی آن محکم می‌شود.
- محورهای حرکت (Axes): فرزهای دروازه‌ای معمولاً دارای سه محور حرکت اصلی هستند: محور X برای حرکت افقی هد در راستای طولی میز کار، محور Y جهت حرکت عمودی هد و محور Z برای حرکت اسپیندل به سمت بالا و پایین
- سیستم کنترل عددی (CNC): مغز متفکر دستگاه که حرکات محورها و ابزار برش را کنترل می‌کند.
- سیستم روانکاری: برای کاهش اصطکاک و افزایش طول عمر قطعات متحرک دستگاه
- سیستم خنک‌کاری: برای خنک کردن ابزار برش و جلوگیری از آسیب دیدن آن در هنگام کار با سرعت بالا و تحت بار زیاد
کاربرد فرز دروازه‌ای

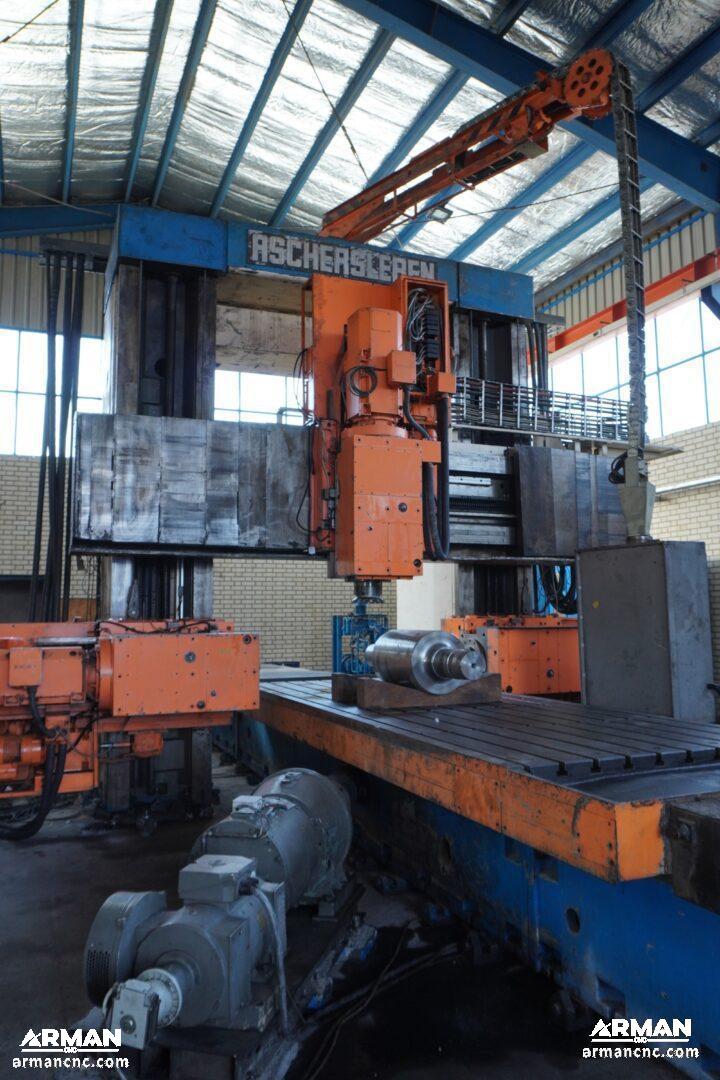

کاربرد فرز CNC دروازه‌ای
فرز CNC دروازه‌ای به دلیل دقت بسیار بالا، پایداری و قابلیت ماشینکاری قطعات بزرگ، در فرآیند تولید قطعات باکیفیت و استاندارد صنایع مختلف کاربردهای گسترده‌ای دارد. از جمله صنایع مهمی که از این دستگاه استفاده می‌کنند می‌توان به هوافضا، خودروسازی، دریایی، ساخت در و پنجره و نفت و گاز اشاره کرد. در این صنایع، فرز دروازه‌ای برای ساخت قطعات پیچیده و با تحمل بالا مانند قطعات هواپیما، قالب‌های خودرو، سازه‌های دریایی و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
انواع فرز دروازه‌ای
فرز دو ستونه CNC براساس اندازه قطعه کار و نوع حرکت اجزای دستگاه به دسته‌های مختلفی تقسیم می شوند. از نظر اندازه، این دستگاهها برای کار با طیف وسیعی از قطعات، از کوچک تا بسیار بزرگ، طراحی شده‌اند. همچنین، از نظر نوع حرکت، به دو دسته اصلی گانتری و نرمال تقسیم می شوند. در نوع گانتری، ستون دستگاه حرکت می‌کند و میز ثابت است که برای قطعات سنگین و بزرگ مناسب می‌باشد. در نوع نرمال، ستون ثابت بوده و میز حرکت می‌کند که برای قطعات سبک‌تر کاربرد دارد.
مزایای استفاده از فرز دروازه‌ای
فرز CNC دروازه‌ای به دلیل ساختار منحصر به فرد خود، مزایای متعددی را برای کاربران به ارمغان می آورد. این دستگاه به دلیل داشتن دو ستون عمودی بسیار پایدار بوده و قادر است قطعات با ابعاد بزرگ و وزن سنگین را با دقت بسیار بالایی ماشینکاری کند. همچنین، به دلیل ساختار محکم و سیستم‌های کنترل پیشرفته، این دستگاه کمترین میزان لرزش را در حین کار داشته و از این رو کیفیت سطح قطعات تولیدی بسیار بالا خواهد بود. علاوه بر این، دسترسی آسان به اسپیندل و قابلیت ماشینکاری انواع مواد، از دیگر مزایای این دستگاه به شمار می‌رود. در نهایت، با توجه به اینکه در این دستگاه میز کار ثابت است، امکان فیکسچرینگ دقیق قطعات بزرگ فراهم شده و در نتیجه ضایعات تولید به حداقل می‌رسد.
مزیت‌های فرز CNC دروازه‌ای
برندهای برتر تولیدکننده فرز دو ستونه CNC
برندهای مطرح تولیدکننده فرز دروازه‌ای در سطح جهانی بسیار متنوع هستند و هر کدام با ارائه ویژگی‌ها و فناوری‌های خاص، پاسخگوی نیازهای صنایع مختلف هستند. از جمله برندهای شناخته شده می‌توان به Nikolas Correa از اسپانیا، ریچل اند نادلر از آلمان، NORMA از ایتالیا و تیتان از رومانی اشاره کرد. این شرکت‌ها با سابقه‌ای طولانی در تولید ماشین‌آلات CNC، محصولات با کیفیت و قابل اعتمادی را روانه بازار می‌کنند که در صنایع مختلفی همچون هوافضا، خودروسازی و کشتی‌سازی مورد استفاده قرار می‌گیرند.
قیمت/خرید فرز دروازه‌ای
قیمت فرز دروازه‌ای به عوامل متعددی بستگی دارد که تعیین‌کننده‌ی نهایی قیمت خواهند بود. این عوامل شامل برند سازنده، ابعاد دستگاه، قدرت اسپیندل، نوع کنترل کننده، امکانات جانبی و البته نوسانات بازار می‌شود. همچنین کیفیت‌ها و گریدهای مختلفی از فرز CNC و فرز منوال در مراکز و فروشگاه‌های مختلفی عرضه شده و به فروش می‌رسند که با قطعیت می‌توان گفت قیمت آنها نیز با توجه به کیفیت و گریدشان، متفاوت خواهد بود.
از آنجا که به خاطر نوسانات شدید نرخ ارز و تغییرات سریع بازار، قیمت‌های این دستگاهها هر لحظه قابل تغییر است، برای مشاوره رایگان و تخصصی، کسب اطلاعات جامع درباره تنوع دستگاهها، خرید آنلاین فرز دروازه‌ای از برندهای ایرانی و خارجی معتبر با قیمت‌های فوق‌العاده و استعلام قیمت فرز CNC و خرید فرز دروازه‌ای از فروشگاه آرمان CNC می‌توانید با کارشناسان این مجموعه تماس حاصل نمایید. آرمان CNC یکی از وارد کننده‌های مستقیم ماشین افزار‌های صنعتی از کشور‌های پیشرفته است که بیش از ۱۵ سال در زمینه فروش جدیدترین محصولات و دستگاه‌های سی‌ان‌سی سابقه فعالیت دارد.
فرز CNC دروازه‌ای؛ مناسب برای قطعات با ابعاد بزرگ
همانطور که گفتیم فرز دروازه‌ای به عنوان یکی از تجهیزات پیشرفته در صنعت ماشینکاری، نقش بسیار مهمی در تولید قطعات با دقت بالا و ابعاد بزرگ ایفا می‌کند. با توجه به مزایای متعدد این دستگاه از جمله پایداری، دقت، قابلیت ماشینکاری انواع مواد و دسترسی آسان به اسپیندل، استفاده از آن در صنایع مختلف رو به گسترش است. باتوجه‌به پیشرفت روزافزون فناوری‌های CNC، انتظار می‌رود که این نوع فرزها در آینده به ابزارهای قدرتمندتری برای تولید قطعات پیچیده و باکیفیت تبدیل شوند.
آرمان CNC با توجه به سابقه ۲۰ ساله‌ای که دارد می‌تواند به شما مشاوره تخصصی در زمینه انتخاب و خرید انواع فرز CNC دروازه‌ای ارائه کند و شما را در این راه یاری کند. کافیست با شماره تماس‌های پایین صفحه تماس بگیرید و از کارشناسان ما مشاوره دریافت کنید.
